Hệ thống DCS là gì? Toàn cảnh hệ thống điều khiển phân tán trong công nghiệp hiện đại

Hệ thống DCS (Distributed Control System) là hệ thống điều khiển phân tán – "bộ não" điều hành các quy trình sản xuất công nghiệp liên tục và phức tạp bằng cách phân tán các bộ điều khiển về từng khu vực để tăng tính ổn định, độ an toàn và tối ưu hóa vận hành cho toàn bộ nhà máy. Cùng Q Systems tìm hiểu hệ thống DCS là gì, toàn cảnh hệ thống điều khiển phân tán trong công nghiệp hiện đại.

DCS là gì? Hệ thống DCS là gì trong nhà máy công nghiệp?

DCS là hệ thống điều khiển phân tán (Distributed Control System), được ứng dụng rộng rãi để giám sát, điều phối và tối ưu hóa các quy trình sản xuất tự động hóa có quy mô lớn.

Trong một hệ thống DCS, các bộ điều khiển (controller) không nằm tập trung tại một vị trí duy nhất mà được phân tán theo từng khu vực hoặc từng công đoạn quy trình riêng biệt. Tất cả các bộ điều khiển này được kết nối thông suốt với nhau thông qua mạng truyền thông công nghiệp tốc độ cao.

Kiến trúc này cho phép đội ngũ kỹ sư vận hành tập trung toàn bộ nhà máy từ phòng điều khiển trung tâm, nhưng nhiệm vụ xử lý tín hiệu và điều khiển thực tế lại được chia nhỏ cho từng trạm điều khiển cục bộ.

3 điểm đặc trưng giúp phân biệt hệ thống DCS với các thiết bị điều khiển thông thường bao gồm:

• Bộ giải pháp hoàn chỉnh: Khác với bộ điều khiển đơn lẻ, hệ thống DCS là một kiến trúc tự động hóa toàn diện bao gồm bộ điều khiển (controller), giao diện người - máy (HMI), hạ tầng mạng công nghiệp và các công cụ lập trình kỹ thuật (engineering tools).
• Vận hành liên tục và ổn định: Giữ quy trình sản xuất luôn chạy ổn định, chính xác, hạn chế tối đa nguy cơ dừng máy sự cố.
• An toàn cao: Giảm thiểu sự phụ thuộc vào thao tác thủ công của con người trong các môi trường vận hành công nghiệp rủi ro cao.

Cấu trúc của hệ thống DCS

Một hệ thống DCS tiêu chuẩn được cấu thành từ các thành phần phần cứng và phần mềm cốt lõi sau:

• Trạm điều khiển cục bộ (Local Control Station - LCS / Process Station - PS): Đảm nhận nhiệm vụ thực thi điều khiển trực tiếp cho từng khu vực/quy trình cụ thể. Trạm này thường được đặt tại phòng điều khiển phụ hoặc đặt ngay sát hiện trường nhà xưởng.
• Trạm vận hành (Operator Station - OS): Đóng vai trò là màn hình HMI/SCADA tại phòng điều khiển trung tâm, có chức năng hiển thị trạng thái vận hành, đồ thị xu hướng (trending), phát cảnh báo (alarm) và tiếp nhận lệnh thao tác từ vận hành viên.
• Trạm kỹ thuật (Engineering Station - ES): Là trạm làm việc chuyên dụng dành cho kỹ sư để cấu hình toàn bộ hệ thống DCS, lập trình logic điều khiển, thiết kế giao diện HMI và chẩn đoán sự cố hệ thống.
• Hệ thống truyền thông (System Bus & Fieldbus): Hạ tầng mạng kết nối giữa các controller, thiết bị I/O, trạm OS và trạm ES. Các chuẩn truyền thông phổ biến được áp dụng gồm Profibus, Profinet, Modbus, Ethernet/IP...
• Thiết bị trường và I/O phân tán: Bao gồm cảm biến, bộ truyền tín hiệu (transmitters), cơ cấu chấp hành (actuators) và các module Remote I/O. Đây là nơi hệ thống DCS trực tiếp "cảm nhận và tác động" vào quy trình kỹ thuật.

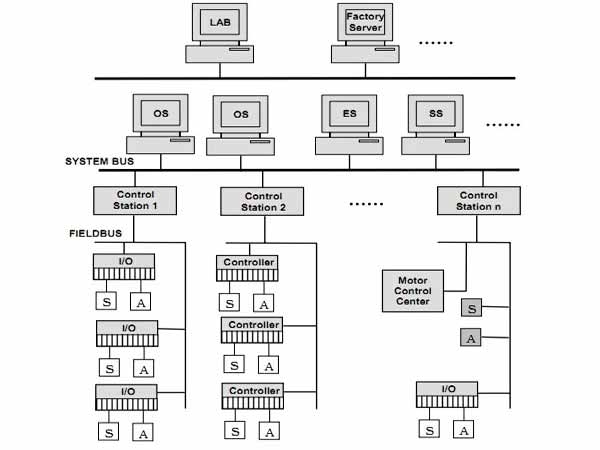

Cấu trúc của hệ thống DCS

Nguyên lý hoạt động của hệ thống DCS

Quy trình xử lý dữ liệu và điều khiển của hệ thống DCS diễn ra theo một chu trình kín liên tục:

1. Thu thập tín hiệu: Các cảm biến hiện trường liên tục đo đạc các đại lượng vật lý (nhiệt độ, áp suất, lưu lượng, mức chất lỏng...) và gửi tín hiệu về module I/O.
2. Xử lý thuật toán: Bộ điều khiển (controller) tại trạm LCS tiếp nhận dữ liệu từ I/O và thực thi các thuật toán điều khiển (PID, logic, interlock).
3. Thực thi điều khiển: Controller phát lệnh điều khiển đến các cơ cấu chấp hành (van điều khiển, biến tần, bơm, motor) để điều chỉnh quy trình về đúng tham số cài đặt.
4. Giám sát và ghi nhận: Dữ liệu trạng thái vận hành được truyền song song lên trạm OS để kỹ sư theo dõi, ghi nhật ký (log) và xử lý cảnh báo.

Tất cả các bước trên diễn ra liên tục 24/7 với cơ chế dự phòng nóng (redundancy) ở nhiều lớp (bộ xử lý, nguồn cấp, hạ tầng mạng) nhằm đảm bảo tính sẵn sàng cao nhất.

Phân loại các hệ thống DCS phổ biến hiện nay

Dựa trên kiến trúc phần cứng và phần mềm, các hệ thống DCS trên thị trường được chia thành 3 nhóm chính:

DCS truyền thống của các hãng lớn

• Đặc điểm: Sử dụng kiến trúc đóng, bộ điều khiển và module I/O được thiết kế đặc chủng cho các ứng dụng công nghiệp nặng.
• Ưu điểm: Độ ổn định và độ tin cậy vượt trội, đáp ứng các tiêu chuẩn an toàn nghiêm ngặt.
• Ứng dụng: Thường áp dụng trong các ngành dầu khí, nhà máy điện, hóa dầu.

DCS trên nền PLC / hybrid

• Đặc điểm: Sử dụng các bộ điều khiển PLC dòng cao cấp đóng vai trò là controller quá trình, kết nối với phần mềm HMI/SCADA chuyên dụng để tạo thành cấu trúc hệ thống DCS.
• Ưu điểm: Tính linh hoạt cao, chi phí tối ưu, dễ tích hợp với các dây chuyền có sẵn.
• Ứng dụng: Phù hợp cho các nhà máy quy mô vừa và nhỏ hoặc các dây chuyền sản xuất hỗn hợp.

DCS trên nền PC / giải pháp mở

• Đặc điểm: Tận dụng máy tính công nghiệp (IPC), phần mềm điều khiển mở và hệ thống I/O phân tán.
• Ưu điểm: Khả năng tùy biến cao, dễ dàng kết nối với hạ tầng phần mềm quản lý IT/OT.
• Ứng dụng: Phù hợp cho các dự án yêu cầu tính mở và khả năng mở rộng linh hoạt theo thời gian.

Ưu điểm và nhược điểm của hệ thống DCS

Để đánh giá khách quan về hệ thống DCS, doanh nghiệp cần xem xét kỹ hai mặt ưu và nhược điểm:

Ưu điểm nổi bật của hệ thống DCS

• Độ ổn định và an toàn cao: Hỗ trợ dự phòng kép (redundancy) từ bộ xử lý, nguồn điện đến đường truyền mạng. Tích hợp sẵn các cơ chế liên động (interlock) và hệ thống dừng khẩn cấp (ESD).
• Linh hoạt và dễ mở rộng: Doanh nghiệp có thể dễ dàng thêm điểm đo, bổ sung controller hoặc mở rộng từng khu vực sản xuất mà không làm gián đoạn vận hành của toàn bộ hệ thống DCS.
• Kiến trúc tối ưu: Giám sát tập trung tại phòng điều khiển nhưng xử lý tín hiệu phân tán tại chỗ, giúp giảm tải đường truyền và tăng tốc độ phản ứng kỹ thuật.
• Khả năng bảo trì vượt trội: Cho phép thay nóng (hot-swap) các module bị lỗi ngay khi hệ thống đang vận hành, hỗ trợ chẩn đoán và phát hiện sớm rủi ro.

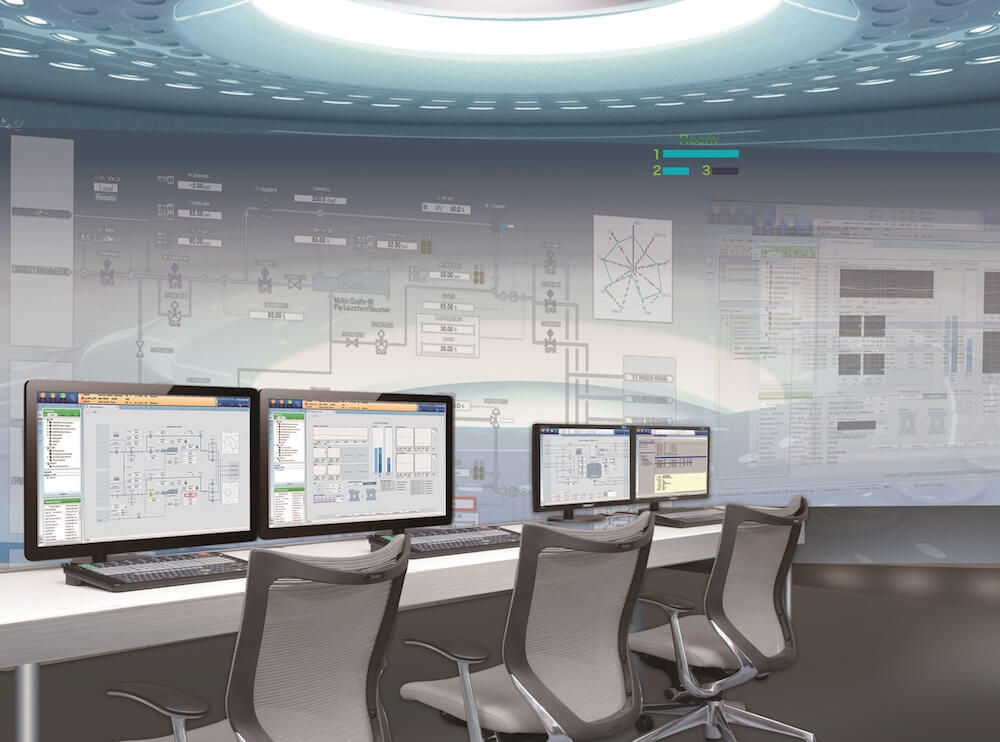

DCS mang lại nhiều lợi ích vượt trội

Nhược điểm và thách thức khi triển khai DCS

• Chi phí đầu tư ban đầu lớn: Ngân sách đầu tư cho phần cứng, bản quyền phần mềm, chi phí thiết kế và tích hợp hệ thống DCS là rất cao.
• Yêu cầu trình độ kỹ thuật cao: Đội ngũ vận hành và bảo trì cần có chuyên môn sâu về điều khiển tự động và mạng truyền thông công nghiệp.
• Phụ thuộc vào hệ sinh thái của nhà cung cấp: Mỗi dòng sản phẩm thường áp dụng các chuẩn cấu hình riêng, gây khó khăn khi muốn thay đổi nền tảng phần cứng.

Ứng dụng hệ thống DCS trong các ngành công nghiệp

Nhờ khả năng xử lý các quy trình liên tục phức tạp, hệ thống DCS là giải pháp không thể thiếu trong nhiều lĩnh vực:

• Ngành hóa chất, dầu khí và hóa dầu: Hệ thống DCS điều khiển hoạt động của lò phản ứng, cột chưng cất, đường ống dẫn khí và các hệ thống an toàn công nghệ khắt khe.
• Ngành năng lượng - Điện lực: Điều khiển tự động quá trình vận hành lò hơi, tua-bin, hệ thống nước làm mát trong các nhà máy nhiệt điện, thủy điện và điện khí.
• Xử lý nước và chất thải: Kiểm soát tự động hệ thống bơm, van điều tiết, châm hóa chất và mức bể chứa tại các nhà máy xử lý nước quy mô lớn.
• Thực phẩm, đồ uống và dược phẩm: Điều khiển chính xác hệ thống bồn chứa, quy trình tẩy rửa CIP, thanh trùng, lên men và kiểm soát chặt chẽ nhiệt độ, áp suất, độ ẩm trong phòng sạch.

Hệ thống DCS khác gì so với PLC và SCADA?

Việc phân biệt rõ ràng giữa hệ thống DCS, PLC và SCADA giúp doanh nghiệp lựa chọn đúng giải pháp cho hạ tầng nhà máy:

Hiểu rõ hệ thống DCS là gì cũng như vai trò của DCS là gì trong quy trình sản xuất sẽ giúp doanh nghiệp định hình chính xác chiến lược đầu tư công nghệ. Một hệ thống DCS chuẩn chỉnh không chỉ đảm bảo sự an toàn, ổn định tuyệt đối cho dây chuyền mà còn tạo tiền đề vững chắc cho việc chuyển đổi số toàn diện.

Chúng tôi – Q Systems – luôn sẵn sàng đồng hành cùng các nhà máy trong việc tư vấn, triển khai và tích hợp các giải pháp tự động hóa công nghiệp và phần mềm AVEVA tiên tiến. Để tìm hiểu thêm thông tin chi tiết, hãy liên hệ với chúng tôi tại Q Systems.
