7 công cụ quản lý chất lượng (7QC tools) là gì? Hướng dẫn chi tiết từng công cụ

7 công cụ quản lý chất lượng (7QC tools) là tập hợp các phương pháp thống kê đơn giản nhưng cực kỳ mạnh mẽ, được sử dụng để thu thập dữ liệu, xác định nguyên nhân gốc rễ và kiểm soát biến động trong quy trình sản xuất. Bằng cách áp dụng các công cụ này, doanh nghiệp có thể chuyển từ việc kiểm tra chất lượng bị động sang quản lý chất lượng chủ động, giúp giảm thiểu phế phẩm và tối ưu hóa chi phí vận hành. Cùng Q Systems tìm hiểu chi tiết thông tin về 7 công cụ này!

1. 7 công cụ quản lý chất lượng (7QC tools) là gì?

7 công cụ quản lý chất lượng là những công cụ thống kê đơn giản, được sử dụng để nắm bắt vấn đề chất lượng một cách chủ động và hiệu quả. Các công cụ này được thiết kế để những người không chuyên về thống kê cao siêu vẫn có thể sử dụng dữ liệu để giải quyết 80% các vấn đề phát sinh trong nhà máy.

Dưới đây là bảng tổng hợp 7 qc tools là gì và mục đích cốt lõi của chúng:

2. Phiếu kiểm soát (Check Sheet)

Trong số 7 công cụ kiểm soát chất lượng, Check sheet là phương tiện thu thập dữ liệu thô đầu tiên. Đây không chỉ là một bảng liệt kê mà là công cụ giúp lưu trữ hồ sơ hoạt động quá khứ và theo dõi xu hướng hiện tại.

Phiếu kiểm soát dùng để ghi nhận số lần xuất hiện của sự kiện, lỗi, hoặc khuyết tật theo thời gian/vị trí. Dữ liệu từ đây là "nguyên liệu" quan trọng để vẽ Pareto hay Histogram.

Mục đích:

• Chuẩn hóa cách thu thập dữ liệu, loại bỏ yếu tố cảm tính của người ghi chép.
• Nhanh chóng nhận diện loại lỗi hoặc vị trí lỗi xuất hiện nhiều nhất.

Quy trình thực hiện: Xác định mục tiêu cần theo dõi → Xác định loại dữ liệu (định lượng hay định tính) → Thiết kế bảng biểu → Thu thập dữ liệu thực tế → Tổng hợp để phân tích.

3. Biểu đồ/Lưu đồ (Flowchart/Process Chart)

Flowchart là công cụ dùng để mô tả trình tự các công việc và mối liên hệ giữa các bước trong một quy trình sản xuất hoặc dịch vụ. Trong hệ thống 7qc, lưu đồ giúp đội ngũ có cái nhìn toàn cảnh để phát hiện những điểm bất hợp lý hoặc các bước thừa thãi gây lãng phí.

Mục đích:

• Chuẩn hóa quy trình vận hành, tạo nền tảng vững chắc để áp dụng các công cụ phân tích khác.
• Hỗ trợ đào tạo nhân viên mới hiệu quả và tạo ngôn ngữ chung cho việc cải tiến quy trình.

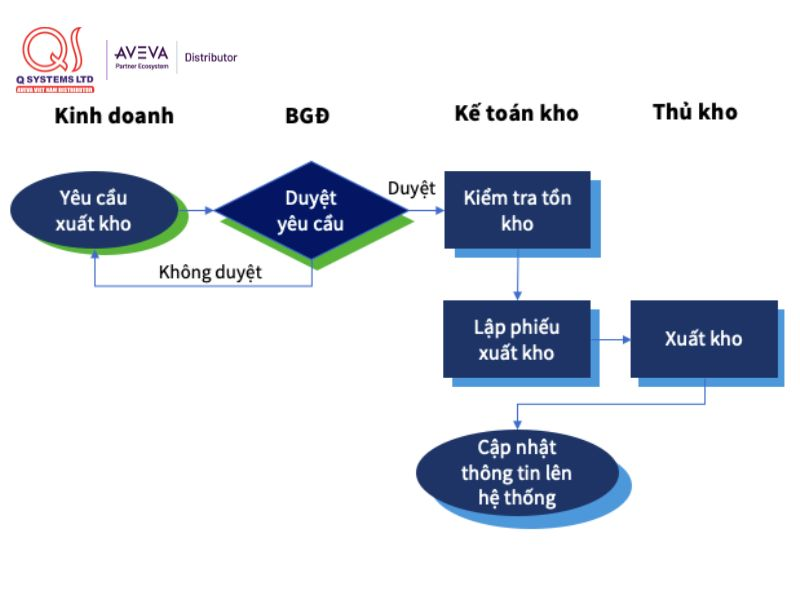

Lưu đồ quy trình xuất hàng để bán

4. Biểu đồ nhân quả (Cause & Effect / Fishbone)

Biểu đồ nhân quả, hay còn gọi là biểu đồ xương cá (Fishbone diagram), là công cụ trình bày mối quan hệ giữa một vấn đề chất lượng và các nhóm nguyên nhân có thể xảy ra.

Chúng tôi thường khuyến nghị doanh nghiệp sử dụng nhóm nguyên nhân 5M/6M (Man - Con người, Machine - Máy móc, Method - Phương pháp, Material - Nguyên vật liệu, Measurement - Đo lường, Mother nature - Môi trường) để brainstorm.

Mục đích:

• Tập trung thảo luận vào nguyên nhân khách quan, tránh việc công kích cá nhân khi có lỗi xảy ra.
• Phân loại rõ ràng các nhóm nguyên nhân để làm đầu vào cho bước phân tích số liệu chi tiết.

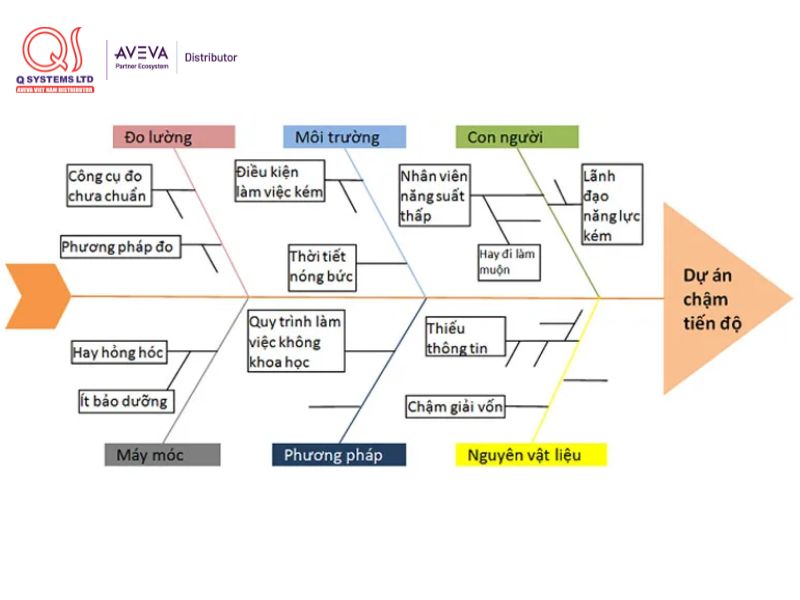

Biểu đồ nhân quả (Biểu đồ xương cá)

5. Biểu đồ Pareto (Pareto Chart)

Biểu đồ Pareto là sự kết hợp giữa biểu đồ cột và đường tích lũy phần trăm. Công cụ này dựa trên nguyên lý 80/20: khoảng 80% vấn đề thường bắt nguồn từ 20% nguyên nhân trọng yếu.

Mục đích:

• Giúp nhà quản lý chọn đúng "mặt trận" để ưu tiên nguồn lực cải tiến, tránh đầu tư dàn trải vào những lỗi nhỏ nhặt.
• Xác định hiệu quả rõ rệt sau khi thực hiện các chương trình Kaizen hoặc cải tiến chất lượng.

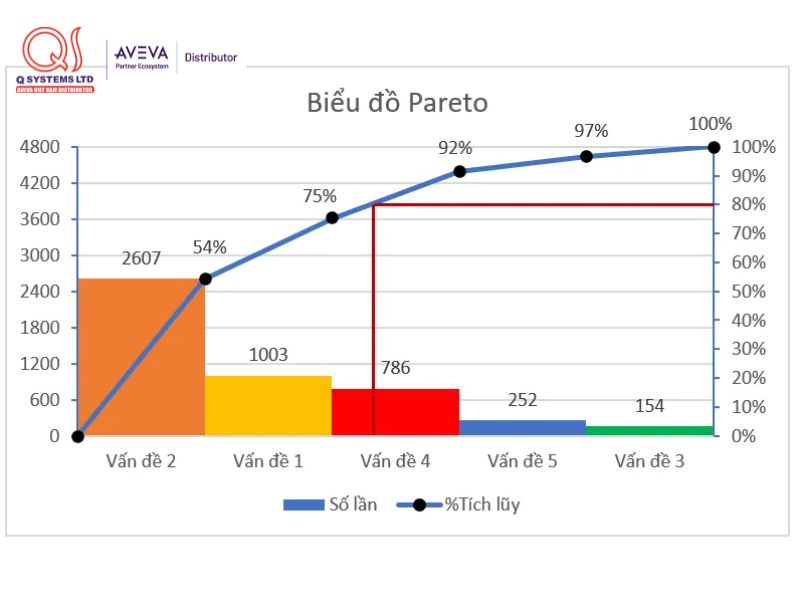

Biểu đồ Pareto

6. Biểu đồ mật độ phân bố (Histogram)

Histogram thể hiện tần suất xuất hiện của các giá trị dữ liệu trong một khoảng nhất định. Khi nhìn vào biểu đồ này, bạn có thể đánh giá quy trình đang ổn định hay đang bị lệch so với dung sai cho phép.

Mục đích:

• Hiểu rõ "hình dáng" của dữ liệu (chuẩn, lệch trái, lệch phải hoặc hai đỉnh) trước khi điều chỉnh quy trình.
• Phát hiện sự tồn tại của các yếu tố bất thường tác động lên độ ổn định của kích thước, trọng lượng sản phẩm.

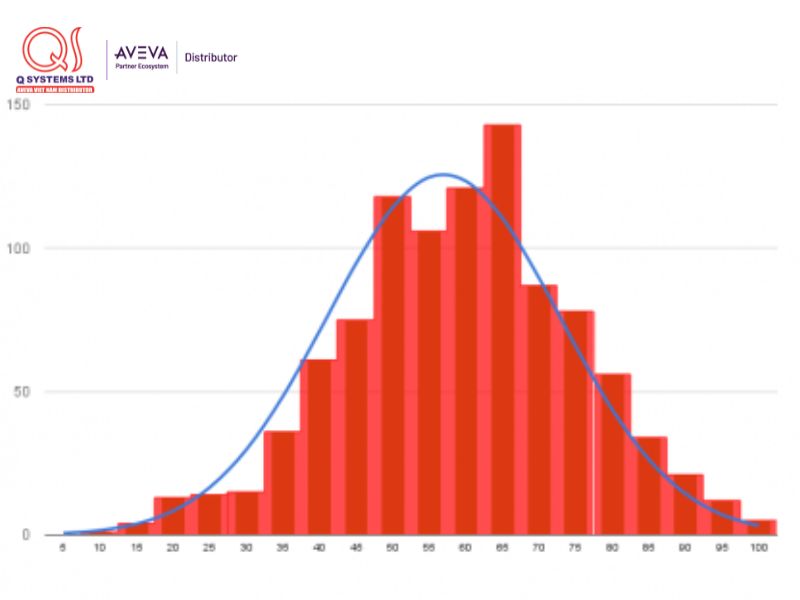

Biểu đồ mật độ phân bố (Histogram)

7. Biểu đồ phân tán (Scatter Diagram)

Đây là công cụ trong 7 công cụ trong quản lý chất lượng dùng để kiểm tra giả thuyết về mối quan hệ giữa hai biến số (X và Y). Ví dụ: Liệu nhiệt độ lò nung (X) có thực sự ảnh hưởng đến tỷ lệ nứt vỡ của sản phẩm (Y) hay không?

Mục đích:

• Xác định mức độ tương quan (thuận, nghịch hoặc không tương quan) giữa các yếu tố.
• Cung cấp bằng chứng thực tế trước khi doanh nghiệp quyết định thay đổi các thông số kỹ thuật trong quy trình.

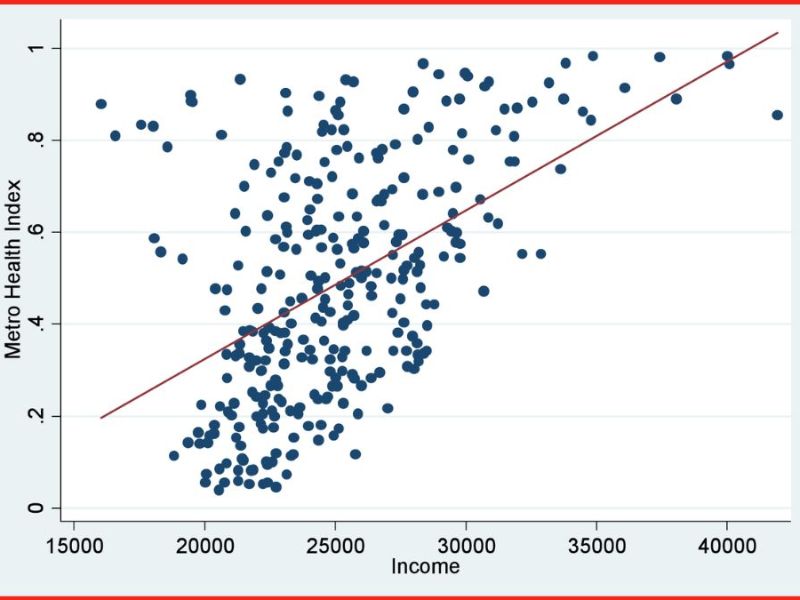

Biểu đồ phân tán

8. Biểu đồ kiểm soát (Control Chart)

Biểu đồ kiểm soát là công cụ cao cấp nhất trong 7 tool qc, bao gồm các đường giới hạn trên (UCL) và giới hạn dưới (LCL). Nó giúp theo dõi biến động của quy trình theo thời gian thực.

Mục đích:

• Phân biệt giữa biến động ngẫu nhiên (bình thường) và biến động có nguyên nhân đặc biệt (bất thường)
• Đưa ra cảnh báo sớm để người vận hành can thiệp kịp thời trước khi sản phẩm lỗi thực sự xuất hiện.

9. Lợi ích khi áp dụng 7 công cụ quản lý chất lượng trong doanh nghiệp

Việc triển khai thành thạo 7 công cụ qc mới và truyền thống mang lại những lợi ích thiết thực cho doanh nghiệp:

• Đánh giá khách quan quy trình sản xuất dựa trên con số thay vì cảm tính.
• Xác định nhanh chóng các thách thức và vấn đề cốt lõi đang kìm hãm năng suất.
• Kiểm soát chặt chẽ biến động chất lượng, giúp duy trì sự đồng nhất của sản phẩm.
• Xây dựng nền tảng cho việc ngăn ngừa sai sót trong tương lai và cải tiến liên tục.

10. Số hóa 7QC với hệ sinh thái AVEVA và Q Systems

Mặc dù các công cụ 7qc truyền thống là nền tảng, nhưng trong kỷ nguyên 4.0, việc ghi chép thủ công trên giấy đã bộc lộ nhiều hạn chế về độ trễ và độ chính xác. Khi kết hợp với hệ sinh thái AVEVA, doanh nghiệp có thể chuyển mình từ kiểm soát chất lượng phản ứng sang giám sát thời gian thực.

Tại Q Systems, chúng tôi cung cấp các giải pháp giúp tự động hóa việc thu thập dữ liệu cho các công cụ này:

• Thay thế Check Sheet thủ công: Sử dụng AVEVA MES để tự động lấy dữ liệu từ máy móc hoặc thiết bị IoT, loại bỏ sai số do con người.
• Lưu trữ dữ liệu tập trung: Phần mềm AVEVA Historian giúp lưu trữ các thông số như nhiệt độ, áp suất, tốc độ máy theo thời gian thực với dung lượng khổng lồ.
• Phân tích thông minh: Đội ngũ QA/QC có thể trích xuất dữ liệu từ hệ thống để tạo ngay biểu đồ Pareto nhằm tìm ra loại lỗi sản phẩm xuất hiện nhiều nhất, hoặc sử dụng Control Chart tự động để theo dõi xem quy trình sản xuất có đang vượt ngưỡng giới hạn cho phép hay không.

Một nhà máy sản xuất đồ uống đã ứng dụng giải pháp của chúng tôi để theo dõi dây chuyền đóng chai. Nhờ dữ liệu từ AVEVA, bộ phận QC đã phát hiện ra nguyên nhân lỗi chai bị hở nắp chủ yếu do áp suất máy đóng nút biến động vào cuối ca làm việc, điều mà trước đây các phiếu kiểm soát viết tay rất khó chỉ ra một cách tức thì.

Tóm lại, 7 công cụ quản lý chất lượng giúp mọi doanh nghiệp kiểm soát và nâng cao chất lượng sản phẩm một cách khoa học. Tuy nhiên, để tối ưu hóa sức mạnh của các công cụ này, việc số hóa dữ liệu là bước đi tất yếu. Chúng tôi – Q Systems – luôn sẵn sàng đồng hành cùng doanh nghiệp trong việc triển khai các giải pháp từ AVEVA để hiện đại hóa hệ thống quản lý chất lượng. Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn về lộ trình số hóa và nâng tầm năng lực cạnh tranh cho doanh nghiệp của bạn.
