Hệ thống SCADA là gì? Cấu trúc, nguyên lý hoạt động và ứng dụng

Hệ thống SCADA (Supervisory Control and Data Acquisition) là giải pháp tích hợp phần mềm và phần cứng được thiết kế để giám sát, thu thập dữ liệu và điều phối các quy trình công nghiệp trong thời gian thực. Bằng cách kết nối các thiết bị hiện trường với trung tâm điều hành, hệ thống scada cho phép doanh nghiệp tối ưu hóa hiệu suất vận hành, giảm thiểu sai sót và đưa ra quyết định dựa trên dữ liệu chính xác. Cùng Q Systems tìm hiểu thông tin chi tiết về cấu trúc, nguyên lý hoạt động và các ứng dụng của hệ thống SCADA.

1. Hệ thống SCADA là gì?

1.1. Khái niệm

Hệ thống SCADA là một hệ thống điều khiển tự động hóa hoặc công nghiệp có thể liên quan, điều khiển trực tiếp hoặc giao tiếp với một hoặc nhiều thành phần sau: Tự động hóa công nghiệp và máy móc kết nối mạng; Điều khiển và đo từ xa; Hệ thống điều khiển quy trình; Hệ thống thu thập dữ liệu (DAQ); Máy chủ lưu trữ dữ liệu; PLC và RTU; Các hệ thống doanh nghiệp như ERP và MES; Điện toán đám mây công nghiệp và các quy trình bảo mật.

Hệ thống SCADA có thể kết nối liên tục hoặc gián đoạn với các thành phần trong ICS (Industrial Control Systems), cập nhật dữ liệu qua gói tin (2G, 3G, 4G, CDMA, GSM) đến thiết bị hiện trường. Thông thường, một hệ thống điều khiển SCADA sẽ bao gồm một hoặc nhiều máy chủ chứa ứng dụng giao tiếp, hoạt động song song với các thiết bị thông minh như PLC/RTU.

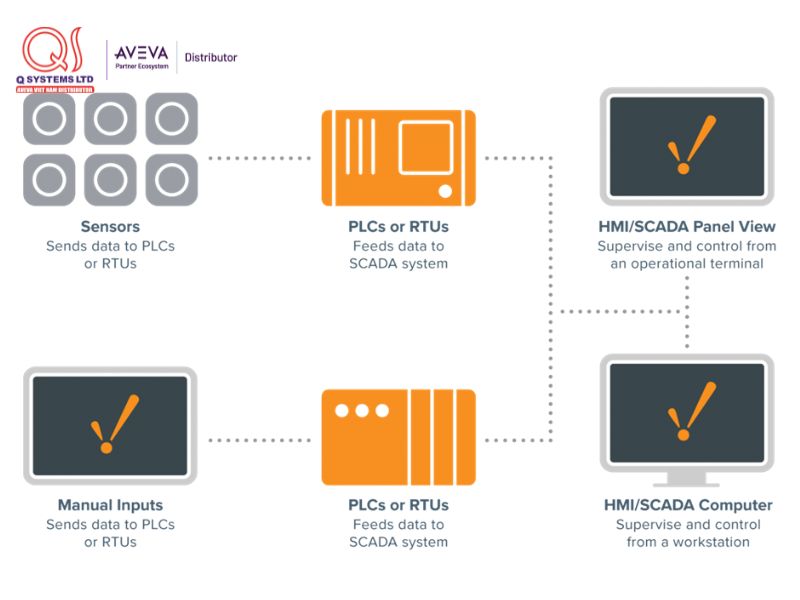

Hệ thống SCADA

1.2. Chức năng

Trong vận hành thực tế, một hệ thống giám sát scada toàn diện phải thực hiện tốt 5 chức năng cốt lõi để đảm bảo tính ổn định và hiệu quả cho doanh nghiệp, bao gồm: Thu thập dữ liệu, giám sát, điều khiển, lưu trữ dữ liệu, cảnh báo và bảo vệ.

2. Vị trí của hệ thống SCADA trong tự động hóa công nghiệp

Trong mô hình kim tự tháp tự động hóa tiêu chuẩn (ISA-95/IEC 62264-3), hệ thống scada trong công nghiệp đóng vai trò là "lớp trung gian" thiết yếu – nơi hội tụ giữa Công nghệ Thông tin (IT) và Công nghệ Vận hành (OT).

• Tầng dưới SCADA: Bao gồm PLC, cảm biến và thiết bị trường trực tiếp thực thi lệnh.

• Tầng trên SCADA: Là các hệ thống MES (Điều hành sản xuất) và ERP (Hoạch định nguồn lực doanh nghiệp).

Tại đây, SCADA đóng vai trò cầu nối: gom dữ liệu từ hiện trường sản xuất, đưa lên các tầng quản lý cấp cao và nhận lệnh từ MES/ERP để phản hồi xuống thiết bị thực tế.

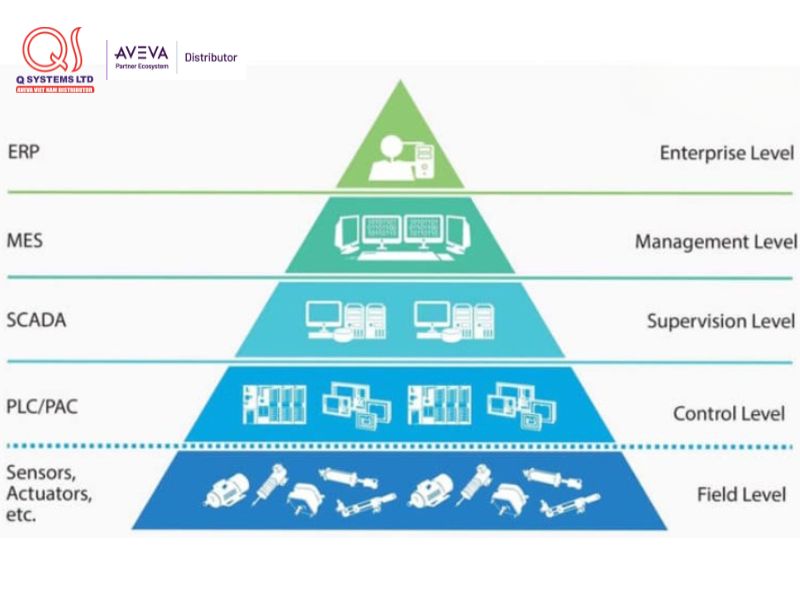

Vị trí của hệ thống SCADA trong công nghiệp

3. Cấu trúc cơ bản của một hệ thống SCADA

Một kiến trúc hệ thống SCADA tiêu chuẩn bao gồm 4 thành phần chính hoạt động đồng bộ: Bảng điều khiển hiện trường (RTU/PLC), Giao diện người - máy (HMI), Hệ thống truyền thông và Trạm điều khiển trung tâm.

3.1. Bảng điều khiển hiện trường (RTU/PLC)

Các thiết bị đầu cuối từ xa (RTU) hoặc bộ điều khiển logic lập trình (PLC) đóng vai trò là "tai mắt". chúng thu thập dữ liệu trực tiếp từ cảm biến và thiết bị hiện trường, sau đó chuyển đổi tín hiệu vật lý thành dữ liệu số.

3.2. Giao diện người-máy (HMI)

HMI cung cấp hình ảnh đồ họa trực quan về toàn bộ quy trình. Đây là nơi người vận hành tương tác, theo dõi trạng thái máy móc và thực thi các lệnh điều khiển thông qua các phần mềm hiện đại như AVEVA.

3.3. Hệ thống truyền thông

Đây là mạng lưới kết nối các thành phần. Cơ sở hạ tầng này có thể sử dụng cáp quang, Ethernet hoặc các giao thức không dây để đảm bảo việc truyền dữ liệu giữa hiện trường và trung tâm diễn ra thông suốt.

3.4. Trạm điều khiển trung tâm (MTU/Server)

Máy chủ SCADA lưu trữ, xử lý dữ liệu và gửi lệnh điều phối. Tại Q Systems, chúng tôi thường triển khai các giải pháp máy chủ mạnh mẽ của AVEVA để đảm bảo khả năng lưu trữ lịch sử dữ liệu (Historian) phục vụ phân tích sâu.

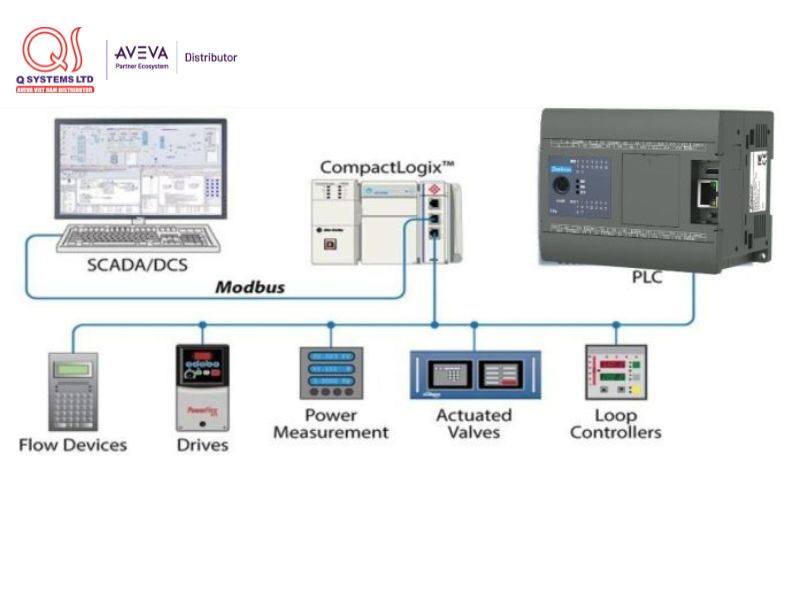

Cấu trúc cơ bản của hệ thống SCADA

4. Nguyên lý hoạt động của hệ thống SCADA

Cơ chế vận hành của một hệ thống điều khiển giám sát SCADA là một chu trình khép kín, đảm bảo thông tin từ hiện trường luôn được cập nhật và phản hồi liên tục.

Trong một hệ thống điều khiển SCADA hiện đại, trung tâm của quy trình là sự phối hợp giữa phần mềm và con người:

• Hiển thị trực quan: Phần mềm SCADA (đặc biệt là các giải pháp của AVEVA) không chỉ hiển thị số liệu khô khan mà còn tái hiện quy trình qua các sơ đồ hình ảnh động. Điều này giúp người vận hành dễ dàng nhận diện trạng thái của từng thiết bị trong hệ thống giám sát SCADA.

• Hỗ trợ ra quyết định: Các bảng điều khiển (Dashboards) cung cấp cái nhìn sâu sắc về kế hoạch vận hành theo thời gian thực. Thông qua các phân tích trực tiếp, hệ thống giúp xác định hoạt động có đang vận hành tối ưu hay không để người dùng can thiệp kịp thời.

• Phản hồi điều khiển: Ví dụ, khi phát hiện tốc độ băng tải không đạt yêu cầu trên màn hình, người vận hành có thể gửi lệnh trực tiếp từ hệ thống SCADA trong công nghiệp để hiệu chỉnh lại thiết bị mà không cần xuống trực tiếp hiện trường.

Việc vận hành theo các giai đoạn chuẩn hóa này giúp doanh nghiệp luôn kiểm soát được mọi biến số trong quá trình sản xuất, từ đó nâng cao tính an toàn và hiệu quả kinh tế.

5. Các loại hệ thống SCADA phổ biến

Trải qua nhiều thập kỷ, hệ thống giám sát scada đã tiến hóa qua 4 thế hệ:

• Thế hệ thứ nhất (Monolithic): Hoạt động độc lập, không kết nối mạng, chức năng chỉ dừng lại ở giám sát cảm biến cơ bản.

• Thế hệ thứ hai (Distributed): Phân tán và kết nối nhiều hệ thống để trao đổi thông tin thời gian thực.

• Thế hệ thứ ba (Networked): Sử dụng các tiêu chuẩn mạng phổ quát (Cáp quang/Ethernet) để truyền dữ liệu đi xa.

• Thế hệ thứ tư (IoT): Tận dụng Internet vạn vật, cho phép truy cập dữ liệu mọi lúc mọi nơi và phân tích dữ liệu lớn (Big Data) trên đám mây.

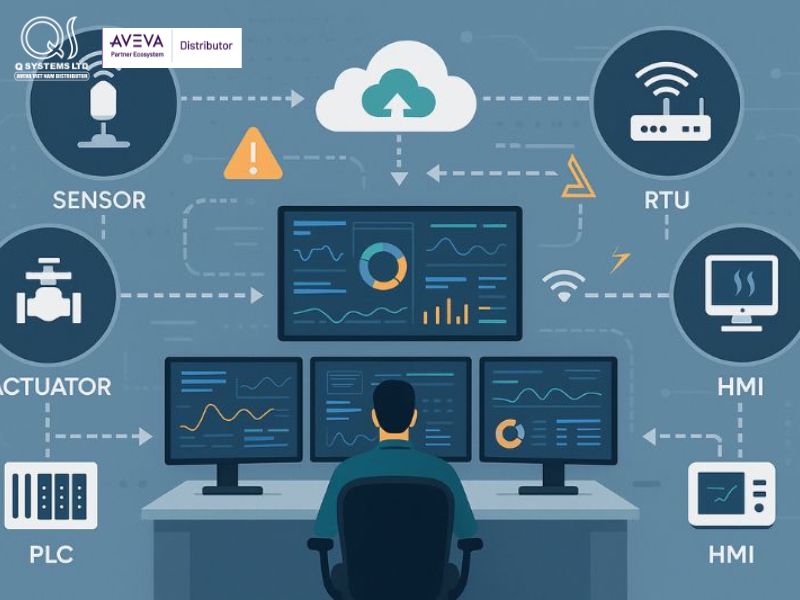

Hệ thống SCADA thế hệ thứ tư (IoT)

6. Các lĩnh vực ứng dụng điển hình của hệ thống SCADA

Hiện nay, hệ thống SCADA trong công nghiệp là xương sống của nhiều ngành trọng điểm:

• Năng lượng: Quản lý trạm biến áp, lưới điện thông minh, nhà máy điện và hệ thống dầu khí.

• Hạ tầng: Vận hành hệ thống xử lý nước, đường sắt, sân bay, trung tâm dữ liệu và thành phố thông minh.

• Sản xuất: Giám sát dây chuyền sản xuất FMCG (sữa, đồ uống), sắt thép và hóa chất.

• Dược phẩm và Khai khoáng: Đảm bảo độ chính xác và an toàn trong các quy trình chiết xuất, pha trộn phức tạp.

7. Một số lưu ý khi thiết kế và triển khai hệ thống SCADA

Để một hệ thống SCADA hoạt động hiệu quả lâu dài, chúng tôi khuyến nghị doanh nghiệp cần chú ý:

• Đào tạo vận hành và quy trình phản ứng sự cố: Chú trọng đào tạo đội ngũ vận hành và xây dựng quy trình phản ứng sự cố bài bản.

• Lập danh mục thành phần: Liệt kê đầy đủ các tag, đồ họa, cảnh báo, tập lệnh và trình điều khiển truyền thông.

• Kiểm tra phần cứng: Lập tài liệu về thông số kỹ thuật và xác minh tính tương thích của thiết bị mạng.

• Bảo mật hệ thống: Thu thập cấu hình hệ thống, sơ đồ mạng, phân quyền người dùng và thiết lập các lớp bảo mật nghiêm ngặt.

• Sao lưu định kỳ: Luôn thực hiện sao lưu toàn bộ dự án, cơ sở dữ liệu và tệp cấu hình.

8. Hệ thống SCADA cũ và hệ thống SCADA hiện đại có gì khác biệt?

Sự chuyển dịch từ các hệ thống truyền thống sang hệ thống giám sát SCADA thế hệ mới không chỉ là sự thay đổi về công nghệ mà còn là sự thay đổi trong tư duy vận hành. Trong đó, sự khác biệt giữa hai thế hệ hệ thống chủ yếu nằm ở tính linh hoạt và khả năng kết nối:

9. Hệ thống SCADA thu thập những loại dữ liệu nào?

Để một hệ thống điều khiển SCADA có thể đưa ra các phân tích chính xác, nó phải đóng vai trò là một "trung tâm tiếp nhận dữ liệu" khổng lồ. Không chỉ dừng lại ở các con số đơn thuần, hệ thống giám sát SCADA hiện đại thu thập và phân loại dữ liệu thành các nhóm chức năng giúp doanh nghiệp tối ưu hóa toàn diện:

• Dữ liệu thông số vật lý và môi trường (Analog Data): Đây là nhóm dữ liệu biến thiên liên tục, đóng vai trò sống còn trong việc duy trì điều kiện sản xuất tiêu chuẩn:

  • Nhiệt độ, áp lực và độ ẩm: Đây là những chỉ số bắt buộc trong các ngành dược phẩm, thực phẩm (F&B) hoặc trung tâm dữ liệu. Việc giám sát các thông số này giúp ngăn ngừa hư hỏng sản phẩm và bảo vệ tuổi thọ thiết bị hiện trường.

  • Mức chất lỏng (Level): Giám sát mức bồn chứa trong các hệ thống SCADA trong công nghiệp xử lý nước hoặc dầu khí để tránh tình trạng tràn bồn hoặc cạn kiệt nguồn cung.

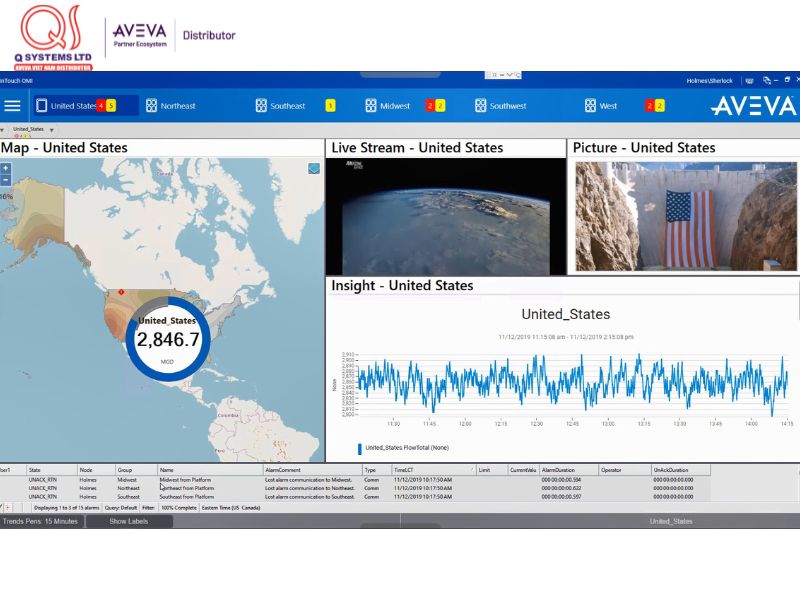

Hệ thống SCADA giúp doanh nghiệp và các nhà máy nước theo dõi và giám sát tốc độ dòng chảy và áp lực nước

• Dữ liệu dòng chảy và chuyển động (Dynamic Data): Nhóm dữ liệu này phản ánh trực tiếp hiệu suất của dây chuyền:

  • Tốc độ dòng chảy trong đường ống: Giúp xác định lưu lượng sản xuất và phát hiện sớm các điểm rò rỉ hoặc tắc nghẽn trong hệ thống ống dẫn.

  • Tốc độ vòng quay của động cơ (RPM): Giám sát hoạt động của băng tải, máy bơm, máy nén. Dữ liệu này cực kỳ quan trọng để thực hiện bảo trì tiên đoán (Predictive Maintenance) – phát hiện sớm các dấu hiệu rung lắc hoặc quá tải trước khi máy hỏng hoàn toàn.

• Dữ liệu năng lượng và tài nguyên (Utility Data): Xu hướng nhà máy xanh hiện nay đòi hỏi hệ thống điều khiển SCADA phải quản lý chặt chẽ năng lượng:

  • Chỉ số tiêu thụ năng lượng theo thời gian thực: Theo dõi lượng điện tiêu thụ (kWh), công suất phản kháng, lưu lượng khí nén hoặc hơi nước.

  • Giá trị mang lại: Giúp doanh nghiệp lập biểu đồ tiêu thụ năng lượng, xác định các thiết bị tiêu tốn điện năng bất thường để tối ưu hóa chi phí vận hành (OPEX).

• Dữ liệu trạng thái và sự kiện (Discrete/Status Data)

  • Trạng thái thiết bị: Cho biết máy đang chạy (Running), đang dừng (Stopped) hay đang gặp lỗi (Fault).

  • Nhật ký sự kiện (Event Logs): Ghi lại chính xác thời điểm van đóng/mở hoặc khi người vận hành thay đổi thông số cài đặt.

Tại Q Systems, chúng tôi cung cấp các giải pháp từ AVEVA với năng lực xử lý dữ liệu vượt trội:

• Chuẩn hóa dữ liệu: AVEVA giúp gom tất cả các loại dữ liệu từ các hãng phần cứng khác nhau về một mô hình thông tin chung duy nhất.

• Trực quan hóa thông minh: Biến những con số khô khan thành các biểu đồ trực quan, giúp nhà quản lý nhìn thấy ngay bức tranh tổng thể về hiệu suất nhà máy.

• Phân tích nâng cao: Sử dụng dữ liệu lịch sử để dự báo xu hướng sản xuất, giúp bạn chủ động hoàn toàn trong kế hoạch kinh doanh.

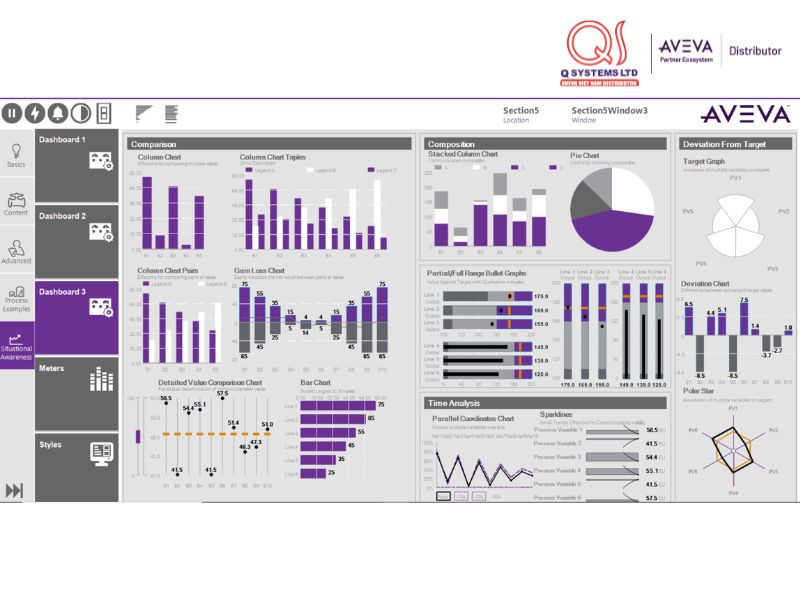

Giao diện quản lý, giám sát của AVEVA

Với kinh nghiệm dày dặn trong việc triển khai các giải pháp hệ thống SCADA của AVEVA, Q Systems cam kết đồng hành cùng quý doanh nghiệp từ khâu tư vấn kiến trúc đến triển khai vận hành thực tế. Chúng tôi tin rằng một hệ thống tin cậy sẽ là bệ phóng vững chắc cho mọi mục tiêu sản xuất.

Hiểu rõ hệ thống SCADA là gì cũng như nắm vững cấu trúc và nguyên lý hoạt động của nó là chìa khóa để doanh nghiệp thực hiện chuyển đổi số thành công. Q Systems - tự hào là đơn vị tư vấn và triển khai các giải pháp phần mềm SCADA của AVEVA hàng đầu, chúng tôi cam kết mang lại sự xuất sắc trong vận hành cho tổ chức của bạn.
