Lưu đồ quy trình sản xuất là gì? Cách vẽ sơ đồ quy trình chuẩn ISO

Lưu đồ quy trình sản xuất là công cụ trực quan hóa trình tự các bước thực hiện trong một dây chuyền sản xuất, từ khâu tiếp nhận nguyên liệu thô đến khi tạo ra thành phẩm cuối cùng thông qua các hình khối và ký hiệu chuẩn hóa. Việc sử dụng lưu đồ sản xuất giúp doanh nghiệp dễ dàng nhận diện các điểm kiểm soát chất lượng, tối ưu hóa nguồn lực và loại bỏ các bước dư thừa gây lãng phí trong vận hành.

1. Lưu đồ quy trình sản xuất là gì?

Lưu đồ quy trình (Flowchart) là một công cụ trực quan dùng các hình khối và ký hiệu chuẩn để mô tả trình tự từng bước trong một quy trình làm việc. Công cụ này giúp người xem hiểu rõ cách thức quy trình vận hành từ điểm bắt đầu đến khi kết thúc mà không cần phải đọc những tài liệu văn bản dài dòng, phức tạp.

Trong lĩnh vực công nghiệp, lưu đồ quy trình sản xuất là biểu đồ mô tả các bước cụ thể và tuần tự trong quá trình chế biến hàng hóa. Nó bao quát toàn bộ vòng đời sản xuất, giúp doanh nghiệp hình dung rõ ràng các công đoạn, hoạt động thực thi và các điểm kiểm soát chất lượng then chốt. Thông qua các mũi tên điều hướng, nhà quản lý có thể theo dõi luồng xử lý dữ liệu và vật chất từ đầu vào đến đầu ra, giúp đơn giản hóa những chuỗi công việc phức tạp nhất.

Việc thiết lập sơ đồ quy trình sản xuất mang lại nhiều giá trị thực tiễn:

Chuẩn hóa quy trình làm việc: Giúp mọi nhân viên thực hiện nhiệm vụ theo một quy chuẩn nhất định, giảm thiểu sai sót và đảm bảo chất lượng sản phẩm đồng đều.
Hỗ trợ đào tạo nhân sự: Là tài liệu trực quan giúp nhân viên mới nhanh chóng nắm bắt công việc, từ đó rút ngắn đáng kể thời gian đào tạo.
Tăng hiệu quả phối hợp: Phân định rõ trách nhiệm giữa các phòng ban, tránh tình trạng chồng chéo hoặc bỏ sót công việc.
Phát hiện điểm nghẽn: Dễ dàng nhận diện các bước dư thừa, lãng phí hoặc các nút thắt cổ chai để tối ưu hóa hiệu suất vận hành.
Nền tảng chuyển đổi số: Là cơ sở dữ liệu quan trọng để xây dựng workflow automation và triển khai các giải pháp phần mềm như AVEVA nhằm hiện thực hóa mục tiêu nhà máy thông minh.

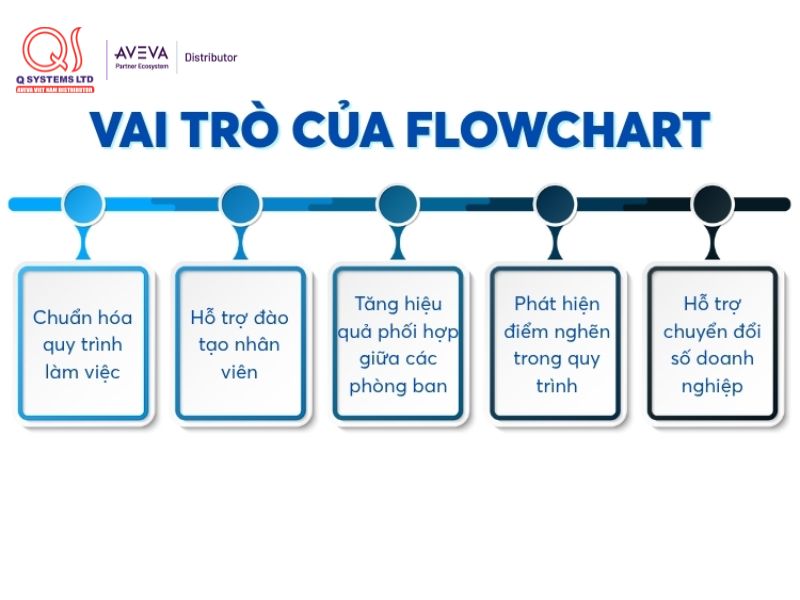

Vai trò của lưu đồ quy trình sản xuất

2. Các ký hiệu phổ biến trong lưu đồ quy trình

Để vẽ sơ đồ quy trình một cách chuyên nghiệp và dễ hiểu, doanh nghiệp cần tuân thủ các ký hiệu chuẩn hóa toàn cầu. Dưới đây là 8 ký hiệu phổ biến nhất:

Hình Oval (Start/End): Dùng để đánh dấu điểm bắt đầu và điểm kết thúc của một quy trình.
Hình chữ nhật (Rectangle - Process/Action): Biểu thị một bước công việc, một nhiệm vụ hoặc một hoạt động cụ thể cần thực hiện.
Hình thoi (Diamond - Decision): Đại diện cho một điểm quyết định hoặc kiểm tra (thường có hai luồng phản hồi: Đúng/Sai hoặc Đạt/Không đạt).
Hình bình hành (Parallelogram - Input/Output): Dùng khi có dữ liệu hoặc vật tư đi vào/đi ra khỏi quy trình.
Mũi tên (Arrow - Connector): Chỉ hướng đi của dòng chảy công việc, kết nối giữa các bước.
Hình tài liệu (Document): Biểu thị một văn bản, báo cáo hoặc chỉ thị sản xuất được tạo ra.
Hình nhiều tài liệu (Multiple Documents): Sử dụng khi có nhiều loại chứng từ, hồ sơ liên quan.
Hình trụ (Database): Biểu thị dữ liệu được lưu trữ vào hệ thống máy chủ hoặc phần mềm quản lý.

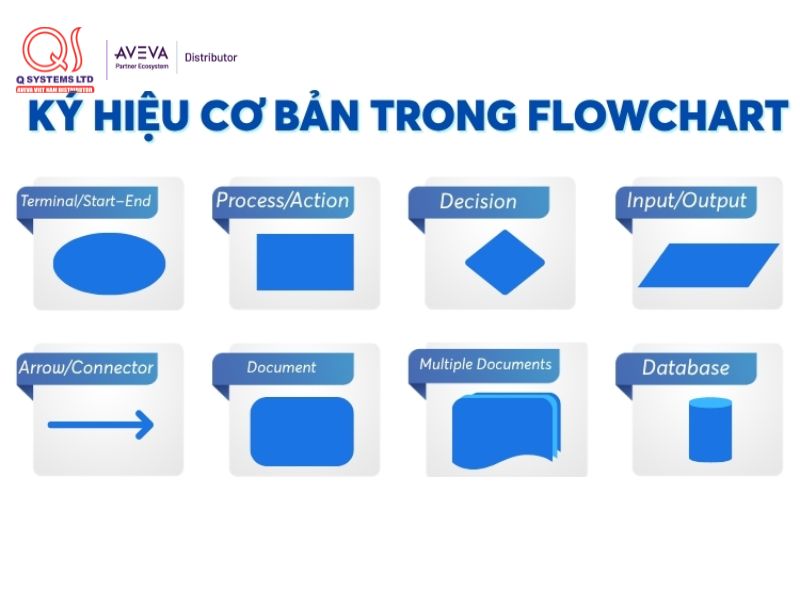

Các ký hiệu phổ biến trong lưu đồ quy trình sản xuất

Lưu ý: Đa số lưu đồ doanh nghiệp chỉ cần các ký hiệu Start/End, Process, Decision và Input/Output. Nếu sử dụng các ký hiệu chuyên sâu, chúng tôi khuyên bạn nên thêm phần chú giải (legend) để người xem dễ dàng theo dõi.

3. 8 mẫu lưu đồ quy trình thường dùng trong doanh nghiệp sản xuất

Việc áp dụng các mẫu sơ đồ quy trình làm việc phù hợp sẽ giúp doanh nghiệp quản trị vận hành một cách khoa học. Dưới đây là các loại hình phổ biến:

3.1. Sơ đồ quy trình sản xuất

Đây là cốt lõi của nhà máy, giúp quản lý toàn bộ chu trình tạo ra giá trị. Một lưu đồ quy trình sản xuất tiêu chuẩn thường bao gồm 5 bước chính:

Nghiên cứu thị trường và lập kế hoạch: Xác định nhu cầu và chuẩn bị nguồn lực.
Giám sát chặt chẽ mỗi công đoạn: Vận hành dây chuyền theo thiết kế kỹ thuật.
Kiểm tra và đảm bảo chất lượng (QA/QC): Đảm bảo hàng hóa đạt tiêu chuẩn trước khi đóng gói.
Tính toán giá cả sản phẩm: Định giá dựa trên chi phí nguyên vật liệu và vận hành thực tế.
Theo dõi sản phẩm sau sản xuất: Đánh giá phản hồi thị trường để cải tiến quy trình.

3.2. Mẫu sơ đồ quy trình làm việc

Loại sơ đồ này tập trung vào các hoạt động quản trị nhân sự và thực thi dự án:

Onboarding: Quy trình tiếp nhận và hướng dẫn nhân viên mới.
Tuyển dụng: Các bước từ lọc hồ sơ đến phỏng vấn và thử việc.
Quản lý dự án: Các giai đoạn từ khởi tạo, lập kế hoạch đến kết thúc dự án.

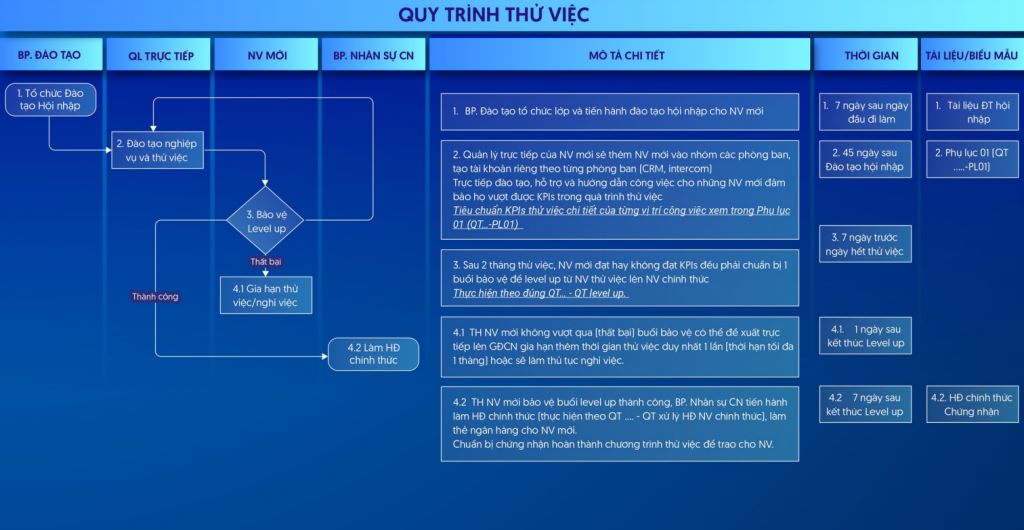

Quy trình thử việc tại công ty

Sơ đồ quy trình tuyển dụng

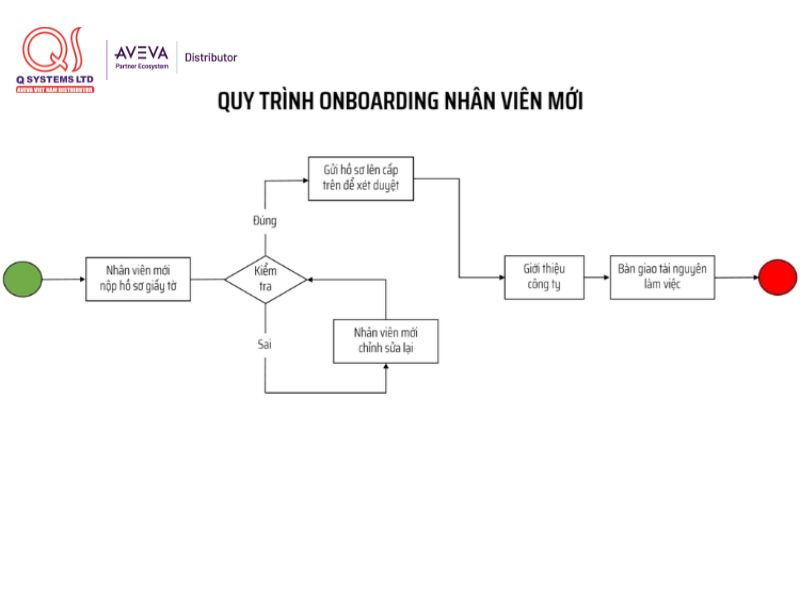

Quy trình onboarding nhân viên mới

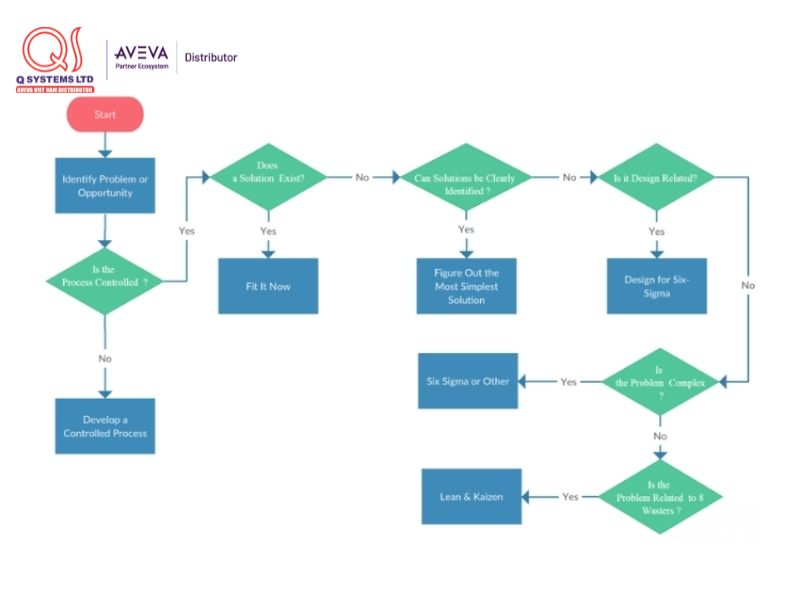

Lưu đồ quy trình quản lý dự án

3.3. Mẫu sơ đồ quy trình nghiệp vụ

Tập trung vào các hoạt động hỗ trợ sản xuất và quản trị văn phòng:

Duyệt công văn: Luồng phê duyệt các văn bản hành chính.
Mua hàng (Procurement): Quy trình từ yêu cầu báo giá đến khi nhập kho vật tư.
Ứng phó sự cố: Các bước xử lý khi có lỗi kỹ thuật hoặc sự cố an toàn lao động.

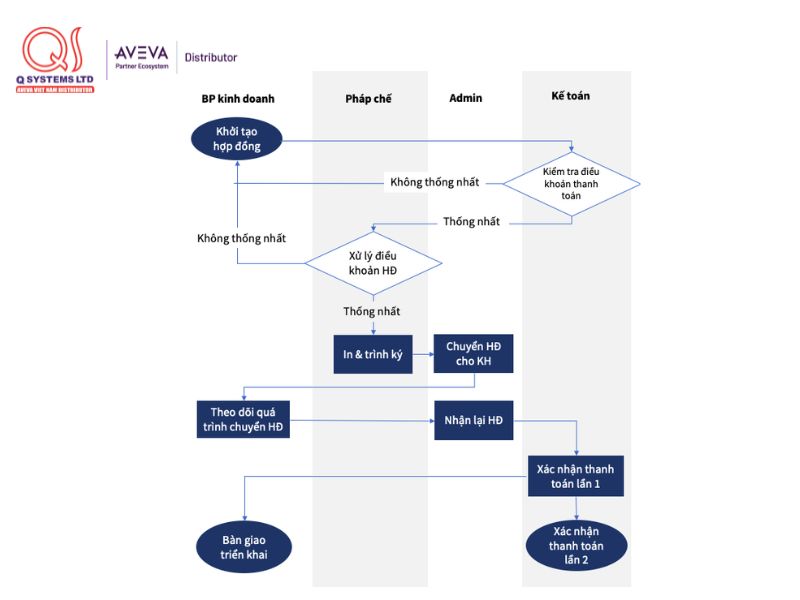

Lưu đồ quy trình xử lý và thanh toán hợp đồng

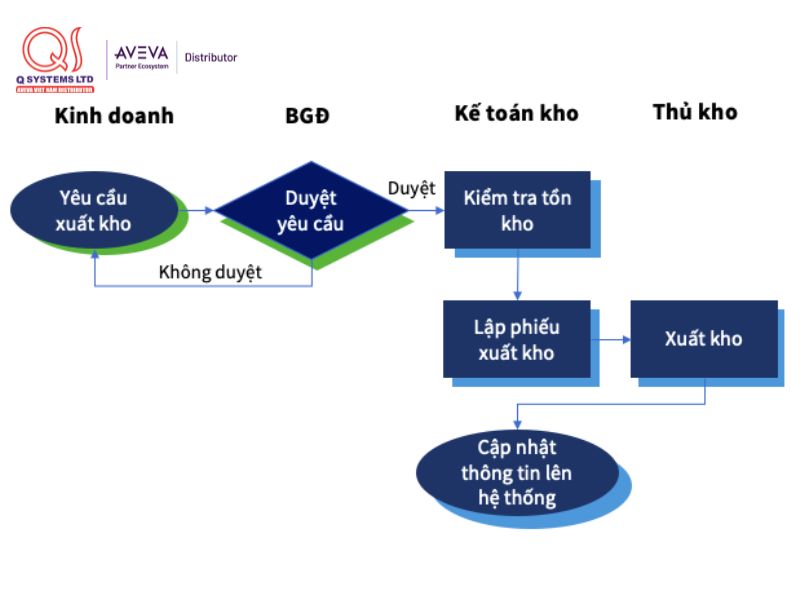

Lưu đồ quy trình xuất hàng để bán

Lưu đồ quy trình chỉnh sửa video

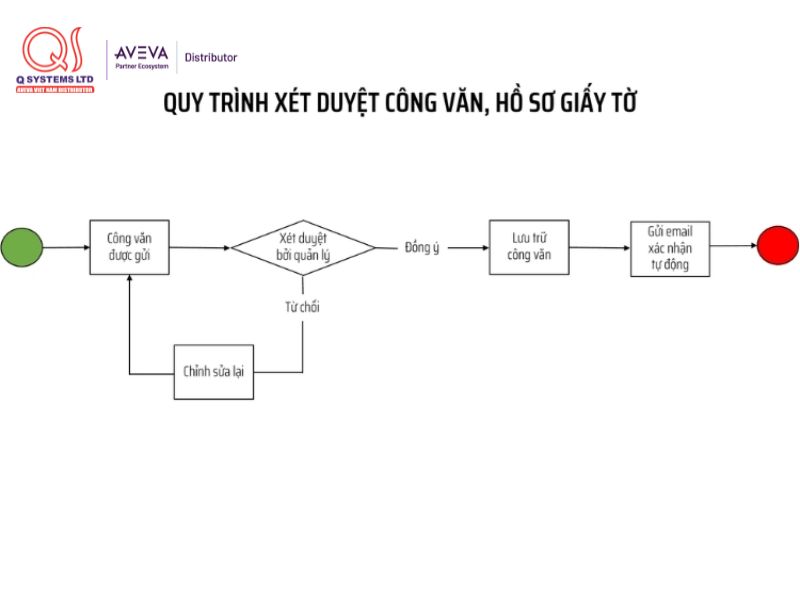

Lưu đồ quy trình xét duyệt công văn

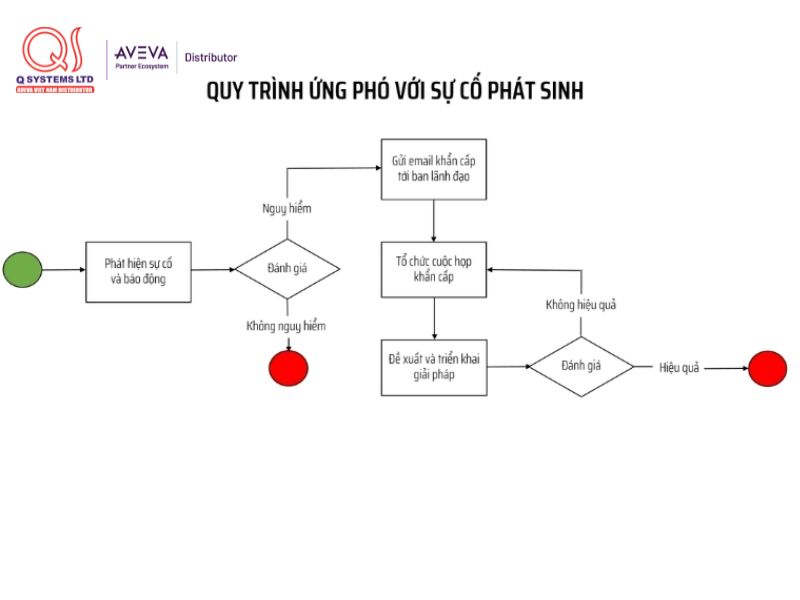

Lưu đồ quy trình ứng phó sự cố

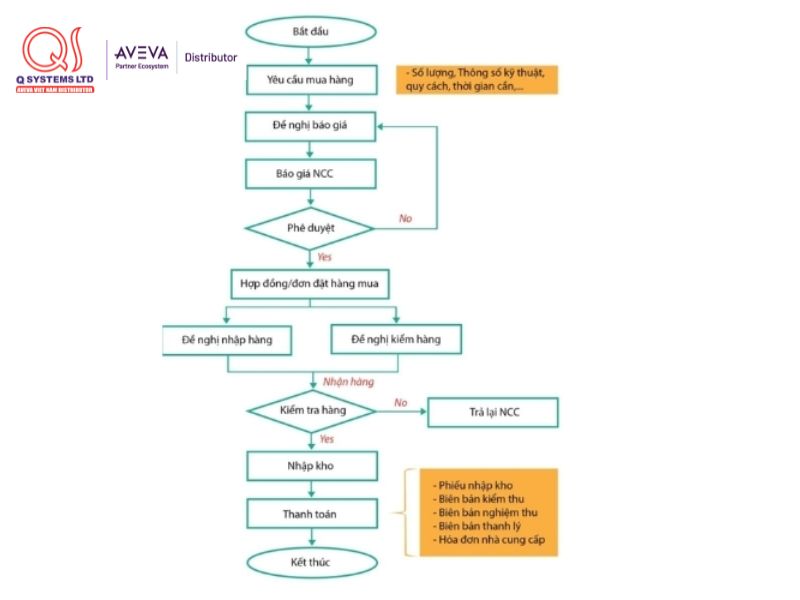

Lưu đồ quy trình mua hàng

3.4. Mẫu lưu đồ quy trình làn bơi (Swimlane)

Đây là dạng sơ đồ quy trình nghiệp vụ đặc biệt hiệu quả cho các hoạt động liên phòng ban. Mỗi làn bơi đại diện cho một bộ phận (như Kho, Sản xuất, Kế toán). Lưu đồ này giúp làm rõ trách nhiệm của từng bên và điểm bàn giao (hand-over) công việc, hạn chế tối đa sự đứt gãy thông tin.

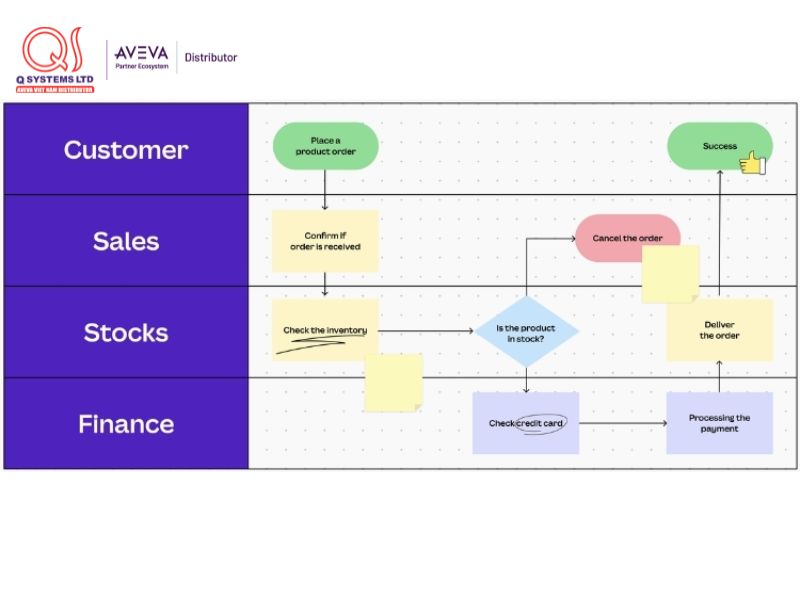

Mẫu lưu đồ quy trình làn bơi

4. 6 bước vẽ lưu đồ quy trình chuẩn cho doanh nghiệp

Để sở hữu một lưu đồ sản xuất hiệu quả, chúng tôi đề xuất quy trình triển khai sau:

Xác định mục tiêu và phạm vi: Quy trình này bắt đầu từ đâu và kết thúc ở đâu? Mục tiêu vẽ để làm gì?
Thu thập thông tin: Liệt kê tất cả các hoạt động thực tế diễn ra trong quy trình.
Sắp xếp theo trình tự logic: Đảm bảo các bước được kết nối theo đúng thứ tự thời gian và nghiệp vụ.
Chọn ký hiệu flowchart phù hợp: Sử dụng đúng các hình khối chuẩn ISO đã nêu ở trên.
Tiến hành vẽ lưu đồ quy trình: Sử dụng các công cụ chuyên dụng để hiện thực hóa sơ đồ.
Kiểm tra và tối ưu: Lấy ý kiến từ những người trực tiếp vận hành để chỉnh sửa các điểm chưa sát thực tế.

5. Cách vẽ lưu đồ quy trình theo ISO 9001

Trong hệ thống quản lý chất lượng ISO 9001, việc vẽ sơ đồ quy trình không chỉ đơn thuần là mô tả công việc mà còn yêu cầu sự nghiêm ngặt, tính chuẩn hóa và khả năng kiểm soát cao. Một lưu đồ quy trình sản xuất chuẩn ISO phải thể hiện rõ sự tương tác giữa các nguồn lực và các điểm kiểm soát chất lượng.

Dưới đây là 6 bước triển khai cụ thể:

Bước 1: Xác định phạm vi và mục tiêu quy trình

Trước khi bắt đầu cách vẽ lưu đồ quy trình theo ISO, doanh nghiệp cần xác định rõ điểm bắt đầu (input) và điểm kết thúc (output). Mục tiêu phải gắn liền với việc đáp ứng yêu cầu khách hàng và tiêu chuẩn chất lượng của tổ chức. Việc xác định sai phạm vi sẽ dẫn đến sự chồng chéo giữa các phòng ban.

Bước 2: Liệt kê các bước công việc

Chúng tôi tiến hành thu thập thông tin từ những người trực tiếp vận hành để liệt kê trình tự thực hiện. Theo tinh thần ISO, mỗi bước công việc (process) cần gắn liền với một trách nhiệm cụ thể và các nguồn lực hỗ trợ tương ứng. Điều này giúp sơ đồ quy trình làm việc trở nên minh bạch và dễ dàng truy xuất khi cần thiết.

Bước 3: Xác định các điểm ra quyết định

Đây là những chốt chặn quan trọng để kiểm tra chất lượng trong suốt quy trình. Tại các điểm này, luồng công việc sẽ rẽ nhánh dựa trên kết quả kiểm tra (ví dụ: Đạt thì đi tiếp, Không đạt thì quay lại xử lý hoặc hủy bỏ).

Trong thực tế sản xuất hiện đại, các điểm quyết định này có thể được tự động hóa thông qua các hệ thống điều khiển và quản lý như AVEVA (SCADA, MES,...). Việc tích hợp này giúp:

Thu thập dữ liệu thời gian thực: Ghi nhận thông số chính xác tại thời điểm kiểm tra.
Khách quan hóa quyết định: Đưa ra kết quả dựa trên các ngưỡng dữ liệu thiết lập sẵn thay vì cảm tính của con người.
Tăng tính minh bạch: Dễ dàng truy xuất nguồn gốc và đảm bảo tính tuân thủ nghiêm ngặt trong vận hành.

Bước 4: Chọn công cụ để vẽ lưu đồ

Tùy vào quy mô, doanh nghiệp có thể lựa chọn các phần mềm từ đơn giản như Visio, Lucidchart đến các giải pháp quản lý quy trình nghiệp vụ chuyên sâu. Tại Q Systems, chúng tôi khuyến khích doanh nghiệp sử dụng các công cụ có khả năng liên kết dữ liệu thực tế, biến bản vẽ tĩnh thành một sơ đồ quy trình nghiệp vụ có khả năng tương tác và giám sát.

Bước 5: Sắp xếp và trình bày sơ đồ rõ ràng

Việc vẽ sơ đồ quy trình cần tuân thủ các nguyên tắc layout: luồng đi từ trái sang phải hoặc từ trên xuống dưới, các ký hiệu hình khối thống nhất theo tiêu chuẩn quốc tế. Một bố cục cân đối, các mũi tên không giao nhau sẽ giúp nhân viên dễ dàng tiếp nhận và thực hiện đúng quy chuẩn ISO.

Bước 6: Kiểm tra và phê duyệt lưu đồ

Đây là bước bắt buộc trong quy trình ISO 9001. Lưu đồ sau khi hoàn thiện phải được rà soát bởi các bên liên quan để đảm bảo tính thực tế, sau đó được cấp có thẩm quyền phê duyệt chính thức. Bản lưu đồ sản xuất này sẽ trở thành tài liệu pháp lý trong hệ thống quản lý chất lượng, được lưu trữ và cập nhật định kỳ mỗi khi có sự cải tiến quy trình.

6. 14 lưu ý khi vẽ lưu đồ quy trình để tránh lỗi phổ biến

Để bản lưu đồ quy trình sản xuất trở nên chuyên nghiệp và hữu dụng, bạn cần ghi nhớ các nguyên tắc sau:

Nhóm 1: Mục tiêu và phạm vi

Luôn xác định rõ mục tiêu trước khi cầm bút vẽ.
Giới hạn phạm vi cụ thể để tránh sơ đồ quá đồ sộ gây khó hiểu.

Nhóm 2: Ký hiệu và Layout

Tuân thủ tiêu chuẩn ký hiệu quốc tế một cách thống nhất.
Không lạm dụng các ký hiệu hiếm hoặc tự chế.
Thiết kế luồng từ trên xuống dưới, từ trái sang phải để phù hợp với thói quen đọc.
Chỉ duy nhất 1 điểm Start và 1 điểm End.
Hạn chế tối đa các mũi tên giao nhau gây rối mắt.

Nhóm 3: Vận hành và Cập nhật

Mô tả bước công việc ngắn gọn bằng các động từ mạnh.
Sử dụng lưu đồ con (sub-process) cho những bước quá phức tạp.
Đặt vòng lặp (loop) ở phía dưới để bố cục cân đối.
Xác định rõ trách nhiệm từng bộ phận (đặc biệt quan trọng với mẫu swimlane).
Luôn kiểm tra logic với người trực tiếp thực hiện quy trình.
Đảm bảo việc lưu trữ và cập nhật định kỳ khi quy trình có thay đổi.

Lưu đồ quy trình sản xuất không chỉ là một bản vẽ tĩnh mà là "bản đồ" dẫn đường cho sự thành công của doanh nghiệp. Việc nắm vững cách vẽ lưu đồ quy trình theo ISO và vận dụng các sơ đồ quy trình nghiệp vụ một cách linh hoạt sẽ giúp doanh nghiệp chuẩn hóa vận hành, giảm lãng phí và tạo nền tảng vững chắc cho chuyển đổi số.

Tại Q Systems, chúng tôi cung cấp các giải pháp phần mềm từ AVEVA giúp số hóa và tối ưu hóa các lưu đồ sản xuất thủ công thành các quy trình tự động thông minh. Nếu bạn đang tìm kiếm cách vẽ quy trình làm việc hiệu quả hoặc muốn hiện đại hóa hệ thống quản trị, hãy liên hệ với chúng tôi để được tư vấn chuyên sâu.
