PLC là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng của bộ điều khiển PLC

PLC (viết tắt của Programmable Logic Controller - Bộ điều khiển logic khả trình) là một thiết bị máy tính chuyên dụng được sử dụng để tự động hóa các quy trình công nghiệp. Bộ điều khiển PLC đóng vai trò là bộ não điều hành, nhận tín hiệu từ các cảm biến, xử lý theo chương trình lập trình sẵn và xuất lệnh điều khiển các thiết bị chấp hành để vận hành máy móc một cách chính xác và hiệu quả. Cùng Q Systems tìm hiểu cụ thể PLC là gì, nguyên lý hoạt động và ứng dụng của PLC.

1. PLC là gì?

PLC (viết tắt của Programmable Logic Controller - Bộ điều khiển logic khả trình) là một thiết bị máy tính kỹ thuật số chuyên dụng được thiết kế để tự động hóa các quy trình sản xuất trong môi trường công nghiệp. Trong hệ thống vận hành, PLC có khả năng chịu đựng các điều kiện khắc nghiệt như bụi bẩn, nhiệt độ cao và nhiễu điện từ mà các máy tính thông thường không thể đáp ứng.

Về mặt vận hành, bộ điều khiển PLC hoạt động dựa trên cơ chế: nhận tín hiệu từ các thiết bị đầu vào (như cảm biến, công tắc, nút nhấn), xử lý các dữ liệu này dựa trên một chương trình điều khiển đã được lập trình sẵn trong bộ nhớ, sau đó xuất lệnh điều khiển đến các thiết bị chấp hành (như động cơ, van thủy lực, băng tải, hay robot) để vận hành máy móc một cách chính xác và tự động.

Việc sử dụng hệ thống PLC thay thế cho các mạch điều khiển rơ-le truyền thống giúp doanh nghiệp linh hoạt hơn trong việc thay đổi quy trình sản xuất. Thay vì phải đi lại dây nối phức tạp, các kỹ sư chỉ cần thực hiện việc lập trình PLC trên phần mềm để thay đổi thuật toán điều khiển, giúp tiết kiệm thời gian và giảm thiểu rủi ro sai sót kỹ thuật.

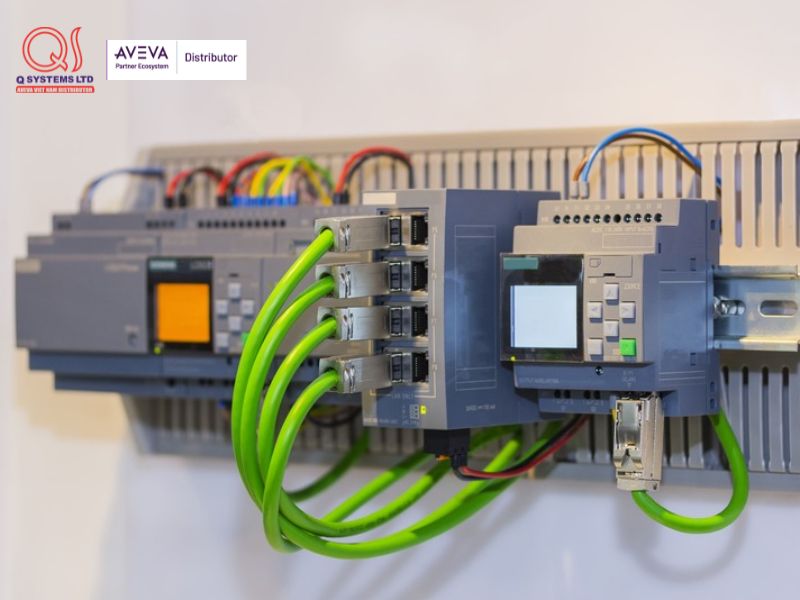

Bộ điều khiến PLC

2. Cấu tạo của bộ điều khiển PLC

Một hệ thống PLC thường bao gồm các khối chức năng chính: Bộ xử lý trung tâm (CPU), Bộ nhớ (Memory), các Mô-đun vào/ra (I/O modules), Nguồn cấp (Power supply) và các Cổng giao tiếp (Communication interfaces) như RS-232/485, Ethernet hay Fieldbus.

2.1. Bộ xử lý trung tâm (CPU) và bộ nhớ

CPU đóng vai trò là trung tâm điều khiển của toàn bộ hệ thống PLC. Thành phần này có nhiệm vụ tiếp nhận chương trình điều khiển từ người dùng, thực hiện các phép toán logic, xử lý tín hiệu đầu vào và đưa ra quyết định điều khiển cho đầu ra.

• Bộ vi xử lý: Thực thi các tập lệnh lập trình với tốc độ cao.

• Bộ nhớ chương trình (ROM/Flash): Lưu trữ vĩnh viễn chương trình điều khiển mà kỹ sư đã nạp vào, không bị mất dữ liệu khi mất điện.

• Bộ nhớ dữ liệu (RAM): Lưu trữ tạm thời trạng thái của các thiết bị I/O và các giá trị tính toán trong quá trình máy vận hành.

2.2. Mô-đun vào/ra (I/O modules)

Đây là hệ thống trung gian giúp bộ điều khiển PLC giao tiếp trực tiếp với các thiết bị ngoại vi tại nhà máy:

• Mô-đun input (Đầu vào): Có nhiệm vụ nhận tín hiệu từ các cảm biến áp suất, nhiệt độ, công tắc hành trình, nút nhấn hoặc encoder. Tùy theo thiết bị mà tín hiệu có thể là dạng số (Digital - mức 0/1) hoặc dạng tương tự (Analog - như 4-20mA, 0-10V).

• Mô-đun output (Đầu ra): Chuyển đổi lệnh từ CPU thành tín hiệu vật lý để điều khiển rơ-le, contactor, van điện từ, động cơ hoặc biến tần. Tương tự đầu vào, đầu ra cũng hỗ trợ cả chuẩn Digital và Analog để phù hợp với từng loại cơ cấu chấp hành.

2.3. Nguồn cấp và cổng giao tiếp

• Nguồn cấp: Bộ phận này thực hiện chuyển đổi nguồn điện AC (thường là 220V) hoặc DC từ mạng lưới điện ngoài thành nguồn DC nội bộ (thường là 24V) để cung cấp năng lượng ổn định cho CPU và các mô-đun I/O hoạt động.

• Cổng giao tiếp: Cho phép PLC kết nối với các thiết bị thông minh khác trong mạng lưới. Các chuẩn giao tiếp phổ biến như Ethernet, Modbus, Profibus hay Profinet giúp PLC dễ dàng trao đổi dữ liệu với màn hình HMI, máy tính điều khiển hoặc tích hợp sâu vào hệ thống quản trị cấp cao như MES và DCS.

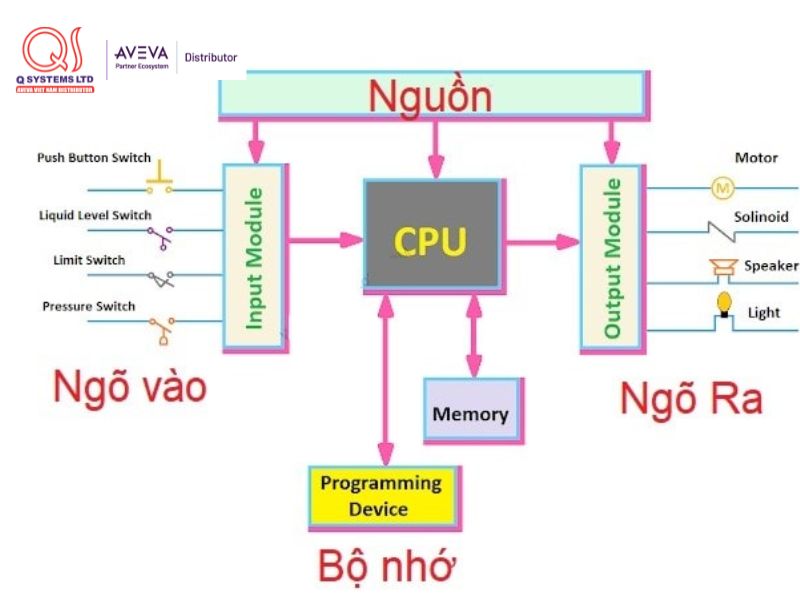

Cấu tạo của bộ điều khiển PLC

3. Nguyên lý hoạt động của PLC

Bộ điều khiển PLC vận hành theo một cơ chế đặc thù gọi là chu trình quét (scan cycle). Chu trình này diễn ra liên tục và lặp đi lặp lại với tốc độ cực nhanh, thường chỉ mất vài mili giây cho một vòng quét tùy thuộc vào độ phức tạp của chương trình và tốc độ của CPU.

Về cơ bản, hệ thống PLC hoạt động qua 3 bước cốt lõi trong mỗi chu trình quét:

• Đọc trạng thái ngõ vào (Input scan): Tại bước này, PLC sẽ kiểm tra trạng thái của tất cả các thiết bị đầu vào như cảm biến, công tắc, nút nhấn. Các thông tin này sau đó được sao chép và lưu trữ vào bộ nhớ đệm (vùng đệm ngõ vào) để chuẩn bị cho bước xử lý tiếp theo.

• Thực thi chương trình điều khiển (Program execution): CPU sẽ truy cập vào bộ nhớ để đọc các câu lệnh trong chương trình đã được lập trình PLC trước đó. Nó thực hiện các phép toán logic dựa trên trạng thái ngõ vào vừa đọc được ở bước 1 để đưa ra các kết quả điều khiển tương ứng. Quá trình này được thực hiện tuần tự từ câu lệnh đầu tiên đến câu lệnh cuối cùng.

• Cập nhật ngõ ra (Output update): Sau khi hoàn tất việc tính toán, PLC sẽ chuyển các kết quả điều khiển từ bộ nhớ đệm ra các mô-đun ngõ ra. Tại đây, tín hiệu điện sẽ được xuất ra để kích hoạt các thiết bị chấp hành như động cơ, van hoặc đèn báo.

Ngay sau khi kết thúc bước cập nhật ngõ ra, PLC sẽ lập tức quay trở lại bước 1 để bắt đầu một chu trình mới. Chính nhờ tốc độ quét siêu tốc này mà hệ thống điều khiển PLC có thể phản ứng gần như tức thời trước mọi thay đổi của quy trình sản xuất, đảm bảo tính liên tục và độ chính xác tuyệt đối trong vận hành.

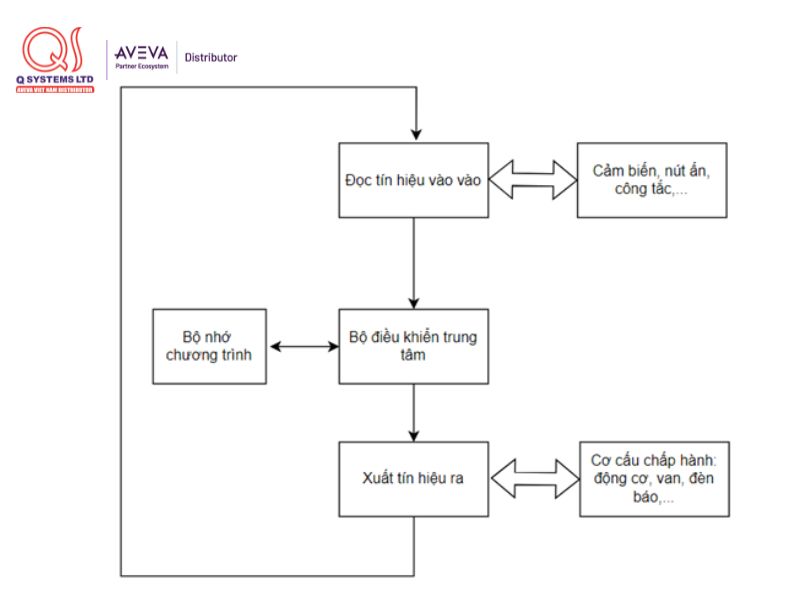

Nguyên lý hoạt động của PLC

4. Chức năng của PLC và lập trình PLC là gì?

4.1. Chức năng của PLC

Chức năng PLC cực kỳ đa dạng, đóng vai trò then chốt trong mọi dây chuyền tự động:

• Tự động hóa điều khiển logic: Đây là chức năng cơ bản nhất cho phép PLC thực hiện các thuật toán logic (AND, OR, NOT...), các bộ định thời (Timer) và bộ đếm (Counter). Nhờ đó, máy móc có thể vận hành theo các trình tự thời gian và điều kiện logic chính xác tuyệt đối.

• Giám sát và điều khiển quy trình: PLC liên tục thu thập tín hiệu từ cảm biến và công tắc để đo lường trạng thái thực tế của hệ thống (nhiệt độ, áp suất, vị trí). Dựa trên dữ liệu này, nó sẽ điều khiển các thiết bị chấp hành như motor, van, băng tải hoặc cánh tay robot để điều chỉnh quy trình phù hợp.

• Trao đổi dữ liệu với hệ thống cấp trên: Hệ thống điều khiển PLC đóng vai trò là "trạm trung chuyển" thông tin, gửi dữ liệu vận hành lên các lớp quản lý cao hơn như SCADA, HMI, hay MES. Điều này giúp nhà quản lý có cái nhìn tổng thể về hiệu suất nhà máy theo thời gian thực.

4.2. Lập trình PLC là gì?

Lập trình PLC là quá trình thiết kế, viết và nạp các đoạn mã lệnh điều khiển vào bộ nhớ của PLC thông qua các thiết bị lập trình (thường là máy tính). Khác với các bộ điều khiển cứng truyền thống vốn phải thay đổi dây nối phức tạp mỗi khi muốn thay đổi quy trình, việc sử dụng PLC cho phép người dùng thay đổi thuật toán điều khiển một cách linh hoạt chỉ bằng vài thao tác trên phần mềm.

Các ngôn ngữ lập trình PLC phổ biến hiện nay bao gồm:

• Ladder Diagram (LD): Ngôn ngữ dạng sơ đồ thang, có cấu trúc tương tự như sơ đồ mạch điện rơ-le, cực kỳ trực quan và được sử dụng rộng rãi nhất.

• Function Block Diagram (FBD): Sử dụng các khối chức năng đồ họa để biểu diễn các thuật toán.

• Structured Text (ST): Một ngôn ngữ lập trình bậc cao có cấu trúc tương tự như Pascal hoặc C, rất mạnh mẽ khi xử lý các phép toán phức tạp.

Sự linh hoạt này giúp doanh nghiệp nhanh chóng thích ứng với các thay đổi của thị trường mà không tốn kém chi phí thay đổi hạ tầng phần cứng.

5. Ứng dụng của hệ thống điều khiển PLC trong công nghiệp

Sự phối hợp nhịp nhàng giữa các thành phần của hệ thống PLC  giúp tự động hóa hoàn toàn các dây chuyền sản xuất và máy móc phức tạp, giảm thiểu sai sót do con người và tối ưu hóa năng suất.

5.1. Ứng dụng PLC trong dây chuyền sản xuất và lắp ráp

Trong các nhà máy hiện đại, PLC là trung tâm điều khiển các hoạt động như vận hành băng tải, điều phối robot gắp, phân loại sản phẩm và đóng gói tự động. Hệ thống đảm bảo mọi trình tự hoạt động diễn ra với độ chính xác mili giây, giúp tăng tính an toàn và giảm đáng kể chi phí nhân công.

• Ví dụ: Trong dây chuyền sản xuất khoai tây chiên, PLC nhận tín hiệu từ cảm biến hình ảnh để nhận diện các miếng khoai bị cháy và kích hoạt vòi xịt khí nén để loại bỏ chúng khỏi băng tải một cách tự động.

5.2. Ứng dụng PLC trong hệ thống xử lý nước, HVAC, năng lượng

PLC đóng vai trò quan trọng trong việc quản lý hạ tầng kỹ thuật và năng lượng:

• Xử lý nước: Điều khiển các cụm bơm, van điện từ và giám sát mức nước, áp suất trong đường ống.

• Hệ thống HVAC: Tự động điều chỉnh nhiệt độ và lưu lượng gió dựa trên các cảm biến môi trường để tiết kiệm điện năng.

• Lò hơi và năng lượng: Giám sát các thông số áp suất và nhiệt độ tới hạn, đảm bảo hệ thống vận hành trong ngưỡng an toàn và hiệu quả.

5.3. Ứng dụng PLC trong kết nối với hệ thống SCADA, MES, sản xuất 4.0

Trong kỷ nguyên sản xuất 4.0, chức năng PLC không còn bó hẹp ở việc điều khiển tại chỗ. Doanh nghiệp tích hợp PLC vào mạng lưới truyền thông công nghiệp để kết nối trực tiếp với các hệ thống quản trị cấp cao như SCADA (Giám sát và thu thập dữ liệu) và MES (Hệ thống điều hành sản xuất).

Việc kết nối này cho phép dữ liệu từ lớp dưới cùng (thiết bị) được truyền tải thông suốt lên các tầng quản lý, giúp doanh nghiệp thực hiện các bài toán về bảo trì dự báo, tối ưu hóa chuỗi cung ứng và hiện thực hóa mô hình nhà máy thông minh.

6. Một số lưu ý khi lựa chọn và sử dụng PLC trong nhà máy

Việc lựa chọn một bộ điều khiển PLC phù hợp không chỉ quyết định hiệu suất của dây chuyền hiện tại mà còn ảnh hưởng đến khả năng nâng cấp trong tương lai. Để tối ưu hóa chi phí đầu tư và đảm bảo tính ổn định, chúng tôi khuyến nghị các doanh nghiệp cần lưu ý những tiêu chí sau:

• Nhu cầu I/O: Cần thống kê chính xác số lượng điểm vào/ra (I/O) hiện tại và loại tín hiệu sử dụng (Digital hay Analog).

• Môi trường làm việc: Nhà máy là môi trường khắc nghiệt với nhiệt độ cao, độ ẩm lớn, rung động mạnh và đặc biệt là nhiễu điện từ từ các động cơ lớn. Dựa trên điều kiện này, bạn cần chọn phân khúc PLC phù hợp (Entry, Mid hay High-end) và chú ý đến chỉ số IP (Ingress Protection) để đảm bảo thiết bị hoạt động bền bỉ, tránh hỏng hóc do bụi bẩn hay độ ẩm xâm nhập.

• Khả năng tích hợp: Cần xác định PLC cần giao tiếp với những thiết bị nào (biến tần, cảm biến thông minh, HMI) và các hệ thống cấp cao nào (SCADA, MES). Đồng thời, nên ưu tiên các dòng PLC hỗ trợ đa dạng giao thức truyền thông phổ biến như Modbus, Profibus, Profinet hay Ethernet/IP để đảm bảo tính đồng bộ và dễ dàng cấu hình.

• Hệ sinh thái hỗ trợ: Lựa chọn các hãng PLC phổ biến sẽ giúp bạn dễ dàng tìm kiếm tài liệu, phần mềm lập trình ổn định và cộng đồng hỗ trợ kỹ thuật lớn. Đặc biệt, việc sẵn có phụ tùng thay thế và dịch vụ hỗ trợ từ nhà cung cấp là yếu tố sống còn để giảm thiểu thời gian dừng máy (Downtime) khi có sự cố.

AVEVA là một công ty công nghệ công nghiệp hàng đầu thế giới với lịch sử hơn 50 năm kinh nghiệm. Một trong những minh chứng rõ nét nhất cho cam kết đổi mới của hãng chính là việc dành riêng 16% lợi nhuận hàng năm để cải tiến và phát triển phần mềm. Chính sự đầu tư mạnh mẽ này đã giúp các ngành công nghiệp vượt qua mọi giới hạn truyền thống, tiên phong ứng dụng các công nghệ đột phá như trí tuệ nhân tạo (AI) và máy học (Machine Learning).

Sở dĩ AVEVA có thể đạt được những kết quả lớn như vậy một phần nhờ vào trình điều khiển truyền thông mạnh mẽ mang tên AVEVA Communication Drivers. Đây được coi là "ngôn ngữ chung" cho phép kết nối phần mềm của AVEVA với:

• Bộ điều khiển PLC và các bộ điều khiển chuyên dụng.

• Thiết bị biên (Edge devices) và thiết bị thông minh.

• Thậm chí là các phần cứng độc quyền khó tích hợp nhất.

Điểm ưu việt của AVEVA Communication Drivers là khả năng cho phép các hệ thống ở những khu vực địa lý khác nhau giao tiếp hiệu quả bằng cách tích hợp các hệ thống phân mảnh trên quy mô toàn cầu. Giải pháp này không chỉ hỗ trợ các thương hiệu bộ điều khiển PLC lớn như Schneider, Allen-Bradley, GE và Siemens mà còn mở rộng danh mục hỗ trợ đến rất nhiều thương hiệu khác như: Automation Direct, Bosch, Eaton, WAGO, Beckhoff, BACnet, Texas Instruments, Mitsubishi, Omron và Opto 22...

Tại Q Systems, chúng tôi tự hào là đối tác giúp doanh nghiệp tận dụng sức mạnh của AVEVA để kết nối mọi lớp dữ liệu từ nhà máy lên hệ thống quản trị, biến các thông số thô từ hệ thống PLC thành những thông tin chi tiết có giá trị, giúp tối ưu hóa hiệu suất vận hành bền vững.

Hiểu rõ PLC là gì và cách vận hành của hệ thống điều khiển PLC là bước đầu tiên để hiện đại hóa nhà máy. Với sự linh hoạt và độ tin cậy cao, PLC chính là nền tảng vững chắc cho mọi giải pháp tự động hóa. Nếu bạn cần tư vấn sâu hơn về cách tối ưu hóa hệ thống PLC và tích hợp các phần mềm quản trị từ AVEVA, hãy liên hệ với Q Systems ngay hôm nay để được hỗ trợ từ đội ngũ chuyên gia hàng đầu!
