PLC và SCADA: Khái niệm, sự khác biệt và cách phối hợp trong tự động hóa công nghiệp

PLC và SCADA là hai thành phần cốt lõi cấu thành nên kiến trúc tự động hóa công nghiệp hiện đại, trong đó PLC đóng vai trò là phần cứng điều khiển thiết bị theo thời gian thực, còn SCADA là hệ thống phần mềm giám sát, thu thập dữ liệu và hỗ trợ điều khiển tổng thể. Việc ứng dụng linh hoạt PLC và SCADA giúp doanh nghiệp tối ưu hóa quy trình sản xuất, giảm thiểu rủi ro vận hành và số hóa nhà máy hiệu quả. Cùng Q Systems tìm hiểu chi tiết sự khác biệt và cách phối hợp PLC và SCADA trong sản xuất công nghiệp.

PLC là gì? Vai trò của PLC trong tự động hóa

PLC (Programmable Logic Controller) là máy tính công nghiệp dạng phần cứng, được thiết kế chuyên dụng để điều khiển trực tiếp các thiết bị hiện trường như động cơ (motor), van điều khiển, bơm, robot hay xi-lanh cơ khí theo các chương trình logic đã lập trình sẵn.

Đặc trưng vận hành:

• Xử lý tín hiệu thời gian thực: PLC thu thập tín hiệu đầu vào từ cảm biến, nút nhấn, công tắc hành trình và xuất tín hiệu đầu ra (relay, PWM, analog) với độ trễ gần như bằng 0.
• Độ bền chuẩn công nghiệp: Khác với máy tính văn phòng, phần cứng PLC chịu được môi trường làm việc khắc nghiệt với nhiệt độ cao, độ ẩm, rung động cơ học và nhiễu điện từ.

Ví dụ thực tế: PLC trực tiếp điều khiển các bước trong dây chuyền đóng gói thực phẩm, máy trộn hóa chất, hệ thống băng tải phân loại hay robot xếp hàng lên pallet.

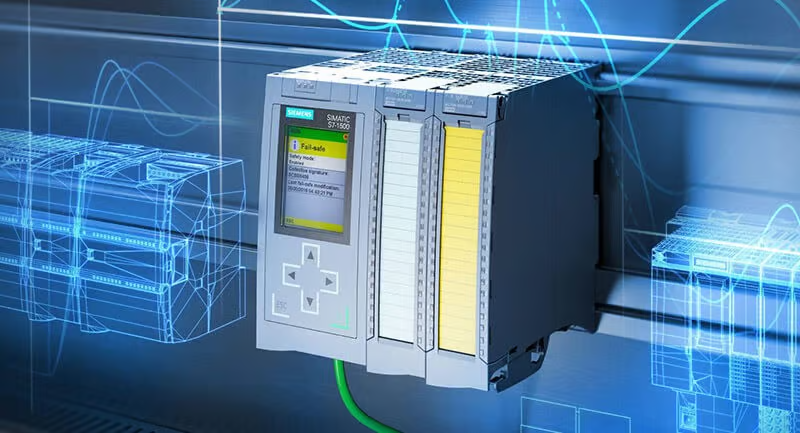

PLC (Programmable Logic Controller) là máy tính công nghiệp dạng phần cứng

SCADA là gì? Hệ thống SCADA trong giám sát và thu thập dữ liệu

Nếu PLC là "bộ não điều khiển trực tiếp", thì SCADA chính là "trung tâm điều hành và giám sát" tập trung cho toàn bộ quy trình.

SCADA (Supervisory Control và Data Acquisition) là hệ thống kết hợp giữa phần mềm và phần cứng dùng để giám sát, thu thập, lưu trữ và hiển thị dữ liệu từ các thiết bị PLC/RTU hiện trường, đồng thời hỗ trợ người vận hành can thiệp điều khiển từ xa.

Đặc trưng vận hành:

• Giao diện trực quan: Cung cấp giao diện HMI (Human-Machine Interface), biểu đồ xu hướng (trends), cảnh báo sự cố (alarms) và báo cáo sản xuất (reports) cho kỹ sư vận hành.
• Quản lý dữ liệu lịch sử: Lưu trữ toàn bộ thông số vận hành theo thời gian, hỗ trợ phân tích dữ liệu, truy xuất nguồn gốc và ra quyết định ở cấp độ quản lý toàn hệ thống.

Ví dụ thực tế: Hệ thống SCADA điều hành tập trung giám sát toàn bộ trạm bơm xử lý nước thải, mạng lưới trạm phân phối điện, hệ thống HVAC tòa nhà, hay dây chuyền sản xuất trải dài trên nhiều nhà xưởng.

SCADA là trung tâm điều hành và giám sát tập trung cho toàn bộ quy trình

Sự khác biệt cốt lõi của PLC và SCADA

Điểm khác biệt quan trọng nhất: PLC là phần cứng điều khiển trực tiếp, trong khi SCADA là hệ thống phần mềm giám sát và thu thập dữ liệu trên quy mô rộng. Sự kết hợp giữa PLC và SCADA tạo nên một hạ tầng tự động hóa hoàn chỉnh.

Dưới đây là bảng so sánh tiêu biểu giữa PLC và SCADA:

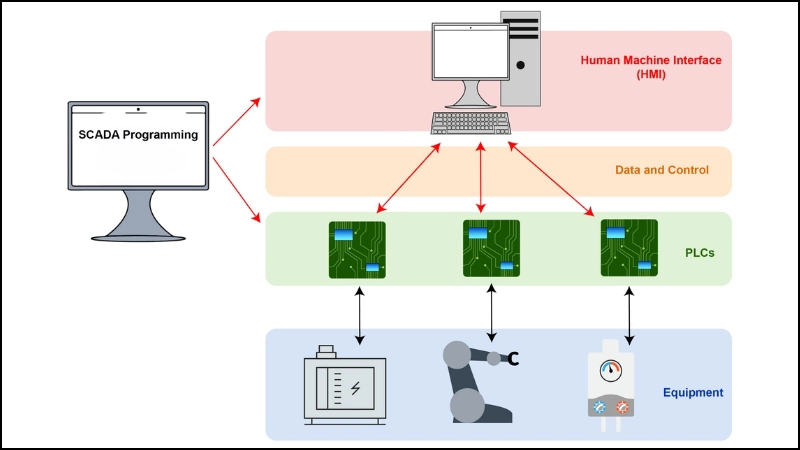

Cách phối hợp PLC và SCADA trong một hệ thống tự động hóa

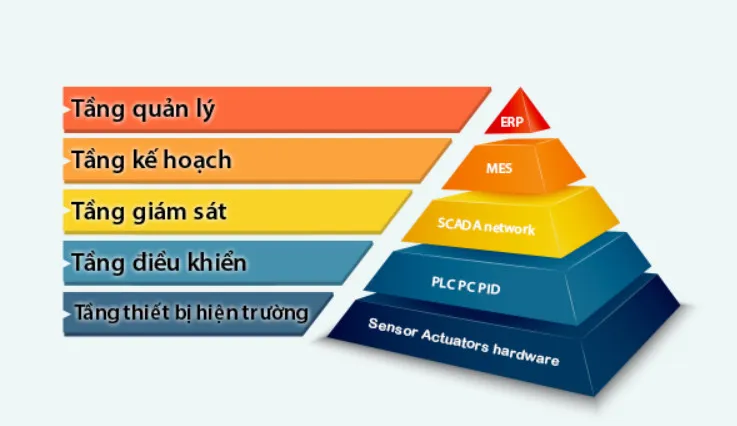

Trong các mô hình sản xuất công nghiệp, hai công nghệ PLC và SCADA không hề cạnh tranh mà bổ trợ lẫn nhau, tạo nên một hệ thống tự động hóa hoàn chỉnh và tin cậy. Kiến trúc này được vận hành dựa trên sự phối hợp chặt chẽ theo hai tầng rõ rệt:

• Tầng điều khiển trực tiếp (Field/Control Level): Nằm ở tầng dưới, các bộ PLC hoặc RTU đóng vai trò tiếp nhận tín hiệu trực tiếp từ cảm biến hiện trường, sau đó thực thi các thuật toán logic để ra lệnh điều khiển các thiết bị chấp hành như van, bơm, động cơ.
• Tầng giám sát tập trung (Supervisory Level): Nằm ở tầng trên, hệ thống SCADA duy trì kết nối truyền thông liên tục với các bộ PLC/RTU để thu thập toàn bộ dữ liệu hiện trường, hiển thị trực quan trên giao diện HMI và tiếp nhận các lệnh điều phối từ kỹ sư vận hành.

Dòng chảy thông tin giữa hai tầng được duy trì liên tục qua luồng dữ liệu hai chiều (Up/Down):

• Luồng dữ liệu lên: Cảm biến hiện trường đo đạc thông số => Tín hiệu gửi về PLC xử lý => Dữ liệu truyền lên hệ thống SCADA để hiển thị đồ họa real-time và lưu trữ vào cơ sở dữ liệu lịch sử.
• Luồng dữ liệu xuống: Người vận hành quan sát diễn biến trên SCADA và thay đổi giá trị đặt (setpoint) => Lệnh điều chỉnh gửi xuống PLC => PLC xuất tín hiệu thực thi điều khiển thiết bị hiện trường.
• Lưu ý: PLC và SCADA là hai mảnh ghép bổ sung cho nhau chứ không thể thay thế nhau. Một hạ tầng tự động hóa tối ưu luôn đòi hỏi sự kết hợp song song của cả hai giải pháp này.

Chọn PLC và SCADA thế nào cho dự án tự động hóa?

Tùy thuộc vào quy mô và mục tiêu vận hành của dự án, doanh nghiệp cần cân nhắc việc đầu tư PLC và SCADA sao cho tối ưu chi phí và năng lực mở rộng. Cụ thể:

• Khi nào nên tập trung chọn PLC: Giải pháp này phù hợp cho các dự án quy mô nhỏ, máy sản xuất đơn lẻ, số lượng điểm đo ít và chỉ yêu cầu các thuật toán logic điều khiển cơ bản tại chỗ.
• Khi nào cần trang bị thêm hệ thống SCADA: Cần thiết khi dự án sở hữu nhiều bộ PLC/RTU nằm phân tán, đòi hỏi khả năng tập trung dữ liệu về trung tâm điều hành, phát cảnh báo sự cố tức thời, lưu trữ dữ liệu lịch sử lâu dài và tự động xuất báo cáo vận hành.

Để đảm bảo hiệu quả đầu tư, doanh nghiệp cần dựa trên các tiêu chí lựa chọn giải pháp then chốt sau:

• Thương hiệu & Hệ sinh thái (Ecosystem): Ưu tiên các dòng PLC có khả năng tương thích cao với phần mềm SCADA, hỗ trợ chuẩn kết nối mở để dễ dàng tích hợp đa nền tảng.
• Khả năng mở rộng (Scalability): Nền tảng SCADA phải linh hoạt trong việc mở rộng số lượng thẻ dữ liệu (tags), kết nối thêm các bộ PLC hoặc bổ sung trạm vận hành mà không làm ảnh hưởng đến kiến trúc hiện hữu.
• Năng lực của nhà tích hợp hệ thống (SI): Kinh nghiệm thực chiến của đơn vị triển khai đóng vai trò quyết định đến độ ổn định, tính an toàn và hiệu năng tổng thể của cả hệ thống PLC và SCADA.

Để khai thác tối đa sức mạnh kết hợp giữa PLC và SCADA, phần mềm giám sát và điều hành xưởng đóng vai trò cốt lõi. Nền tảng AVEVA System Platform và Plant SCADA từ thương hiệu AVEVA mang đến khả năng kết nối chuẩn hóa với mọi dòng PLC trên thị trường, giúp thu thập dữ liệu thời gian thực mượt mà, lưu trữ dữ liệu lớn qua AVEVA Historian và hiển thị giao diện trực quan trên đa dạng thiết bị.

Chúng tôi – Q Systems – là đơn vị chuyên tư vấn, thiết kế và triển khai các giải pháp tự động hóa công nghiệp toàn diện. Với đội ngũ kỹ sư giàu kinh nghiệm, Q Systems cam kết đồng hành cùng doanh nghiệp trong việc tích hợp hạ tầng PLC và SCADA tối ưu, đáp ứng chính xác nhu cầu vận hành thực tế của nhà máy.

Hệ thống PLC và SCADA là nền tảng vững chắc giúp doanh nghiệp tự động hóa quy trình, nâng cao độ chính xác và tối ưu hóa chi phí vận hành. Việc hiểu rõ vai trò của PLC trong điều khiển trực tiếp và SCADA trong giám sát tổng thể sẽ giúp doanh nghiệp đưa ra chiến lược đầu tư công nghệ đúng đắn. Để nhận tư vấn chuyên sâu về giải pháp tích hợp PLC và SCADA chuẩn công nghiệp cho dự án của bạn, hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi tại Q Systems.
