RTU là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng RTU

RTU (Remote Terminal Unit) là một thiết bị điện tử thông minh được thiết kế để thu thập dữ liệu từ các thiết bị hiện trường, sau đó truyền tải thông tin này về hệ thống giám sát trung tâm (SCADA/DCS) và thực thi các lệnh điều khiển ngược lại từ trung tâm xuống thiết bị. Trong kiến trúc tự động hóa, RTU là "điểm đầu cuối" quan trọng, cho phép con người giám sát và vận hành các hệ thống phân tán cách xa hàng trăm kilomet một cách chính xác. Cùng Q Systems tìm hiểu thông tin chi tiết về RTU là gì và nguyên lý hoạt động của RTU.

1. RTU là gì?

RTU là viết tắt của Remote Terminal Unit, trong một số tài liệu kỹ thuật chuyên ngành còn được gọi là Remote Telemetry Unit hoặc Remote Telecontrol Unit. Đây là thiết bị chuyên dụng thường được lắp đặt tại các trạm điện, nhà máy điện, trạm bơm hoặc các vị trí hiện trường xa xôi nhằm mục đích thu thập dữ liệu (như dòng điện, điện áp, trạng thái đóng cắt, cảnh báo lỗi...) để gửi về trung tâm điều độ.

Về mặt chức năng, RTU đóng vai trò là cầu nối hai chiều giữa thế giới vật lý (bao gồm các cảm biến, van, máy cắt, bộ truyền động - actuator) và các hệ thống quản lý cấp cao như SCADA hay DCS. Nhờ RTU, doanh nghiệp thực hiện việc giám sát và điều khiển từ xa một cách chính xác, đảm bảo hệ thống vận hành an toàn và liên tục ngay cả ở những khoảng cách địa lý rất lớn, giúp doanh nghiệp tiết kiệm chi phí vận hành và nhân công tại chỗ.

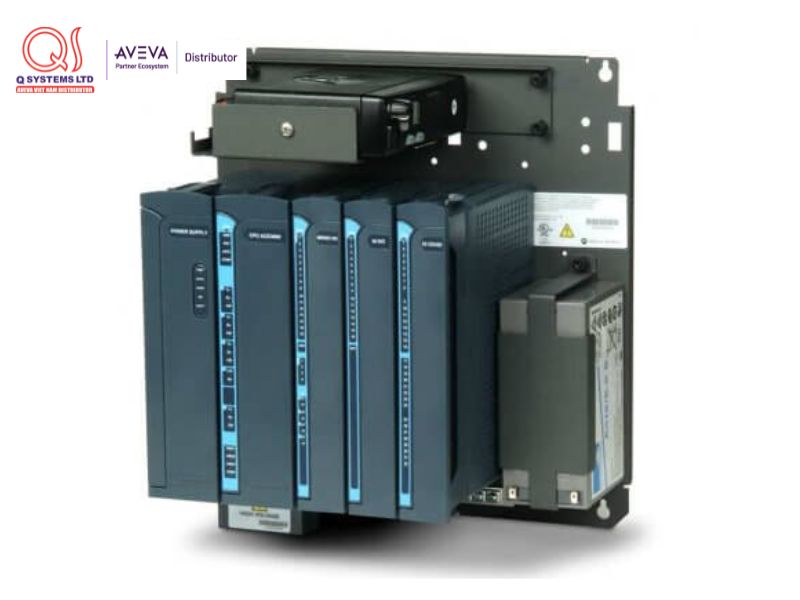

RTU là cầu nối hai chiều giữa thế giới vật lý và các hệ thống quản lý cấp cao như SCADA hay DCS.

2. Cấu tạo cơ bản của RTU

Để có thể vận hành bền bỉ tại các vị trí hiện trường khắc nghiệt, một thiết bị RTU tiêu chuẩn thường bao gồm các thành phần cốt lõi sau: bộ xử lý trung tâm (CPU), bộ nhớ lưu trữ, các kênh vào/ra (I/O) đa dạng, mô-đun truyền thông linh hoạt, cùng hệ thống nguồn cấp và vỏ bảo vệ chuyên dụng.

2.1. Bộ xử lý và bộ nhớ

Bộ xử lý trung tâm (microprocessor/CPU) có nhiệm vụ xử lý các tín hiệu thu thập từ cổng I/O, thực thi các thuật toán logic điều khiển hoặc cảnh báo đơn giản ngay tại chỗ trước khi mã hóa dữ liệu để gửi về hệ thống SCADA hoặc DCS.

Song song đó, bộ nhớ của RTU được dùng để lưu trữ cấu hình thiết bị, sơ đồ mapping I/O và các tham số truyền thông quan trọng. Đặc biệt, bộ nhớ còn có chức năng lưu trữ dữ liệu tạm thời (buffer), giúp đảm bảo tính liên tục của dữ liệu hệ thống ngay cả khi xảy ra sự cố mất kết nối mạng đột ngột.

2.2. Các kênh I/O và mô-đun truyền thông

Hệ thống các kênh vào/ra và mô-đun truyền thông là nơi RTU tương tác trực tiếp với các thiết bị hiện trường và trung tâm điều khiển:

• Các kênh I/O:

  • Kênh đo lường analog: Thu thập các thông số biến thiên liên tục như dòng điện, điện áp, nhiệt độ, áp suất...

  • Kênh digital: Ghi nhận các trạng thái đóng/cắt, bật/tắt của thiết bị điện hoặc cảm biến.

  • Kênh điều khiển: Xuất tín hiệu ra lệnh đóng/cắt, khởi động hoặc dừng (start/stop) các máy móc, động cơ tại hiện trường.

• Mô-đun truyền thông: RTU hỗ trợ nhiều phương thức kết nối khác nhau như cổng nối tiếp (RS-232/RS-485), cổng Ethernet, modem GPRS/3G/4G hoặc truyền thông vô tuyến (radio). Các kênh này cho phép thiết bị kết nối về trung tâm điều độ hoặc giao tiếp trực tiếp với các thiết bị điện tử thông minh (IED) khác trong cùng hệ thống.

3. Nguyên lý hoạt động của RTU trong hệ thống SCADA/DCS

Nguyên lý hoạt động của RTU dựa trên cơ chế giao tiếp hai chiều liên tục,  thực hiện nhiệm vụ truyền tải thông tin thông suốt giữa các thiết bị tại hiện trường và trung tâm điều độ. Nguyên lý hoạt động của thiết bị này tập trung vào hai luồng dữ liệu chính:

• Hướng lên (Thu thập dữ liệu): RTU liên tục quét và thu thập các tín hiệu từ thiết bị hiện trường (như cảm biến, van, máy cắt...). Các tín hiệu vật lý này sau đó được bộ vi xử lý chuyển đổi thành dạng số và đóng gói theo các giao thức công nghiệp chuẩn hóa để gửi về hệ thống SCADA hoặc DCS.

• Hướng xuống (Thực thi lệnh): RTU tiếp nhận các "tin nhắn" lệnh điều khiển từ hệ thống giám sát chính. Sau khi giải mã, nó sẽ thực thi các tác động trực tiếp lên đối tượng kết nối như đóng/cắt thiết bị hoặc thay đổi các giá trị thiết lập (setpoint).

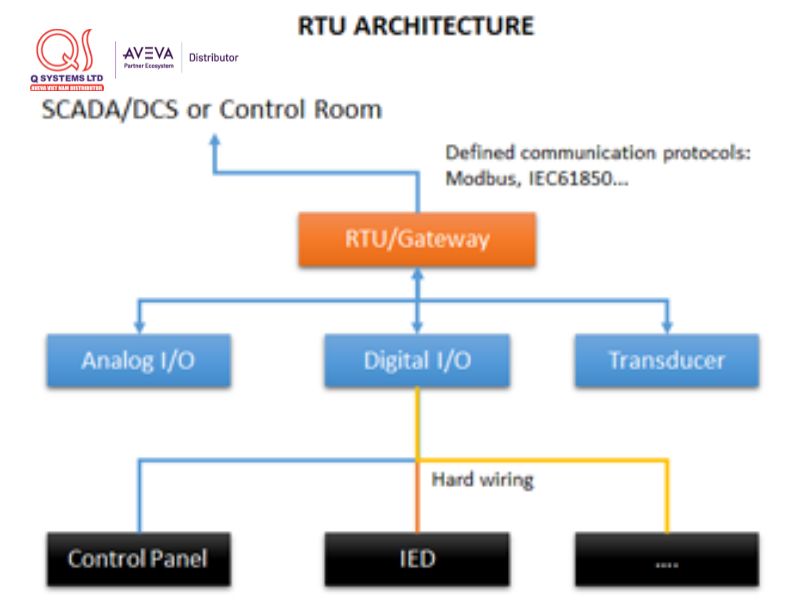

Cấu trúc nguyên lý hoạt động của RTU

Thực tế, RTU đóng vai trò là một đơn vị kiểm soát và thu thập dữ liệu độc lập tại các địa điểm xa xôi (remote). Bên cạnh việc chuyển dữ liệu về trạm trung tâm, RTU còn sở hữu khả năng tự vận hành thông minh:

• Tự giám sát: Kiểm tra liên tục trạng thái hoạt động của các kênh I/O.

• Xử lý logic đơn giản: Có thể tự động bật/tắt thiết bị theo mức cài đặt sẵn hoặc kích hoạt cảnh báo tại chỗ (local alarm).

• Ghi log cục bộ: Tùy vào dòng thiết bị, RTU có thể tự động lưu trữ dữ liệu lịch sử khi xảy ra sự cố mất truyền thông, đảm bảo không làm mất mát thông tin vận hành quan trọng.

4. Ứng dụng RTU trong trạm điện, công nghiệp và đô thị thông minh

Việc triển khai RTU giúp phá bỏ rào cản về khoảng cách địa lý trong quản lý hạ tầng. Dưới đây là các ứng dụng thực tế chuyên sâu của thiết bị này:

• Trạm điện và lưới điện:

RTU được lắp đặt phổ biến tại các trạm biến áp, nhà máy điện và các trạm phân phối để thực hiện nhiệm vụ thu thập dữ liệu về dòng điện, điện áp, công suất cũng như trạng thái thực tế của các máy cắt và dao cách ly. Những dữ liệu này là cơ sở quan trọng để trung tâm điều độ nắm bắt toàn diện bức tranh vận hành của lưới điện theo thời gian thực.

Thông qua khả năng giao tiếp hai chiều, RTU tiếp nhận lệnh từ xa để thực hiện đóng/cắt thiết bị hoặc chuyển tải giữa các trạm khi có sự cố. Điều này đặc biệt quan trọng trong việc vận hành lưới điện thông minh, giúp giảm thiểu thời gian mất điện và tăng cường độ tin cậy của hệ thống năng lượng quốc gia mà không cần duy trì đội ngũ kỹ thuật trực chiến tại mọi điểm hiện trường.

• Hệ thống cấp nước, dầu khí và hạ tầng công nghiệp phân tán:

Tại các trạm bơm, bể chứa hoặc các giàn khoan dầu khí, RTU giúp giám sát liên tục các thông số như mức chất lỏng, áp suất đường ống và lưu lượng dòng chảy. Do các trạm này thường nằm ở vị trí xa xôi, hẻo lánh, RTU được thiết kế để chịu đựng các điều kiện thời tiết khắc nghiệt và duy trì kết nối ổn định qua sóng radio hoặc mạng di động.

Ứng dụng RTU để giúp nhà quản lý điều khiển các cụm van và máy bơm từ xa một cách đồng bộ. Việc theo dõi liên tục thông qua RTU giúp doanh nghiệp phát hiện sớm các rò rỉ hoặc hiện tượng sụt áp bất thường trên các đường ống dài hàng chục kilomet, từ đó đưa ra biện pháp xử lý kịp thời để tránh thất thoát tài nguyên và bảo vệ môi trường.

• Đô thị thông minh, tòa nhà và chiếu sáng công cộng:

Trong xu thế đô thị thông minh, RTU được dùng để kết nối mạng lưới cảm biến phủ khắp thành phố như cảm biến ánh sáng, cảm biến môi trường (đo bụi, khí thải) và cảm biến giao thông. Dữ liệu từ các điểm phân tán này được RTU thu thập và chuyển về trung tâm quản lý để điều khiển hệ thống đèn đường, bảng hiển thị thông tin hoặc các rào chắn tự động một cách linh hoạt.

Ứng dụng này giúp các đô thị tối ưu hóa đáng kể lượng điện năng tiêu thụ thông qua việc điều chỉnh ánh sáng dựa trên điều kiện thực tế. Đồng thời, sự hiện diện của RTU giúp nâng cao chất lượng dịch vụ công, cho phép các cơ quan chức năng giám sát tình trạng hạ tầng từ xa và phản ứng tức thì với các tình huống phát sinh trong đời sống đô thị.

• Hệ thống xử lý nước thải:

Trong các mạng lưới thu gom và xử lý nước thải trải rộng trên diện tích lớn, việc tự động hóa cục bộ tại các trạm nâng và trạm bơm là vô cùng quan trọng. RTU (thường là các bộ điều khiển lập trình được) giúp vận hành quy trình tại chỗ ổn định trước khi truyền dữ liệu về phòng điều khiển trung tâm thông qua các giao thức Ethernet công nghiệp như Modbus TCP/IP hay Profinet.

Việc kết nối hệ thống SCADA với các thiết bị RTU hiện nay đã trở nên đơn giản và tối ưu chi phí hơn rất nhiều nhờ các giải pháp phần mềm như AVEVA Edge. Tại Q Systems, chúng tôi hỗ trợ doanh nghiệp tích hợp dữ liệu từ RTU lên các nền tảng của AVEVA chạy trên máy tính công nghiệp, hoặc trên nền tảng lưu trữ hệ điều hành nhúng như Windows Embedded hoặc Linux, giúp hiển thị thông tin trực quan lên màn hình HMI cục bộ hoặc truy cập từ xa qua điện thoại thông minh và máy tính bảng.

Nhờ khả năng chuyển đổi dữ liệu thô thành thông tin hữu ích, các kỹ sư và nhà vận hành có thể giám sát toàn bộ quy trình xử lý nước thải mọi lúc mọi nơi. Độ phức tạp trong việc kết nối các thiết bị hiện trường với hệ thống quản lý đang giảm dần, tạo điều kiện thuận lợi để các doanh nghiệp hiện đại hóa hạ tầng kỹ thuật ngay từ bây giờ.

5. So sánh RTU với PLC và IED

Mặc dù có một số chức năng tương đồng, nhưng mỗi thiết bị lại có ưu thế riêng trong hệ thống tự động hóa:

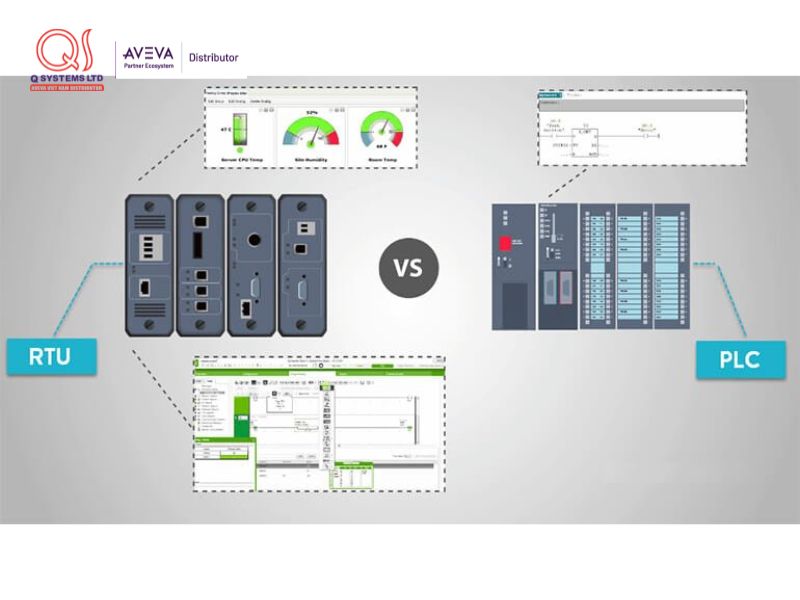

So sánh RTU và PLC

Dưới đây là phân tích chi tiết về đặc điểm của từng loại thiết bị khi ứng dụng vào hệ thống thực tế:

• PLC (Programmable Logic Controller): PLC thường được đặt gần máy móc hoặc trong các tủ điều khiển tại xưởng sản xuất. Thế mạnh của PLC là khả năng thực hiện các chương trình điều khiển chi tiết cho dây chuyền sản xuất với tốc độ xử lý cực nhanh. Tuy nhiên, các dòng PLC thông thường thường có ít tùy chọn cho các kênh truyền thông tầm xa và khả năng lưu trữ dữ liệu đệm khi mất mạng không mạnh bằng RTU.

• RTU (Remote Terminal Unit): RTU tập trung vào khả năng thu thập dữ liệu và duy trì kết nối từ xa ổn định. Thiết bị này được thiết kế để chịu đựng môi trường khắc nghiệt tại các vị trí hiện trường nhờ dải nguồn rộng và vỏ bảo vệ tiêu chuẩn cao. Điểm khác biệt lớn nhất là RTU tích hợp sẵn nhiều kênh truyền thông đa dạng như Radio, mạng di động (3G/4G) hay vệ tinh để kết nối về trung tâm điều độ.

• IED (Intelligent Electronic Device): IED là các thiết bị điện tử thông minh như rơ-le bảo vệ, công tơ điện tử hoặc bộ điều khiển chuyên dụng. Chúng có khả năng đo lường, bảo vệ và truyền thông số liệu của một đối tượng cụ thể. Trong các hệ thống hiện đại, RTU ngày càng đóng vai trò quan trọng như một "bộ tập trung dữ liệu" (Data Concentrator), thực hiện việc tích hợp thông tin từ nhiều IED khác nhau để truyền về hệ thống SCADA/DCS phía trên.

• RTU – "PLC chuyên dụng" cho môi trường phân tán: Về mặt kỹ thuật, RTU như một phiên bản PLC đặc biệt dành cho môi trường làm việc từ xa. RTU sở hữu những đặc tính ưu việt mà PLC thông thường khó đáp ứng như: thiết kế tự chủ hoàn toàn khi mất truyền thông (local intelligence), hỗ trợ mạnh mẽ mạng không dây và nhiều cổng giao tiếp nối tiếp/Ethernet.

Ngoài ra, RTU sở hữu các ngõ vào tương tự (Analog Input) rất đa dạng và cấu hình I/O cực kỳ linh hoạt. Điều này cho phép doanh nghiệp dễ dàng mở rộng hệ thống giám sát mà không cần thay đổi toàn bộ kiến trúc điều khiển. Tại Q Systems, chúng tôi thường kết hợp RTU với phần mềm AVEVA để tận dụng tối đa khả năng xử lý dữ liệu từ xa, giúp khách hàng quản lý tài sản hiện trường một cách minh bạch và hiệu quả nhất.

6. Một số lưu ý khi lựa chọn và triển khai RTU trong dự án thực tế

Để dự án đạt hiệu quả cao nhất, doanh nghiệp cần lưu ý:

1. Xác định đúng vai trò: Nên dùng RTU như một bộ tập trung dữ liệu (data concentrator) hoặc gateway. Không nên dùng RTU thay thế hoàn toàn cho PLC nếu bài toán yêu cầu các logic điều khiển thời gian thực cực kỳ phức tạp tại máy.

2. Lựa chọn giao thức phù hợp: Đảm bảo RTU hỗ trợ các giao thức chuẩn như Modbus, IEC 60870-5-104 hoặc DNP3 để tương thích với hệ thống SCADA hiện có.

3. Đảm bảo độ tin cậy: Do đặt ở nơi khó tiếp cận, RTU cần đạt các tiêu chuẩn công nghiệp về chống nhiễu, chống ẩm và có khả năng dự phòng nguồn.

4. An toàn thông tin: Khi kết nối qua mạng wireless hoặc IP, việc bảo mật mạng công nghiệp là yếu tố sống còn để ngăn chặn các truy cập trái phép vào hệ thống điều khiển.

Tại Q Systems, chúng tôi được ủy quyền cung cấp các giải pháp tích hợp giữa thiết bị phần cứng và phần mềm AVEVA nhằm tối ưu hóa việc kết nối RTU vào hệ thống quản lý trung tâm. Điều này giúp doanh nghiệp nắm bắt dữ liệu hiện trường một cách minh bạch, giảm thiểu rủi ro và nâng cao hiệu quả vận hành hệ thống.

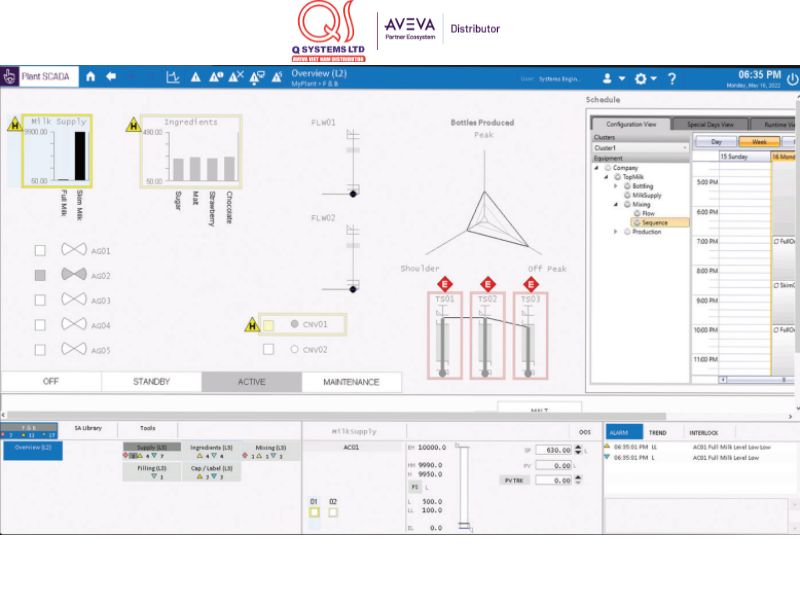

Giải pháp AVEVA Plant SCADA do Q Systems đại diện ủy quyền phân phối hỗ trợ mạnh mẽ Modbus RTU qua TCP, cho phép tích hợp dữ liệu từ các bộ điều khiển từ xa vào hệ thống SCADA

Bài viết đã cung cấp đầy đủ thông tin về RTU là gì, cơ chế hoạt động và ứng dụng của nó. Việc lựa chọn đúng thiết bị RTU kết hợp với các giải pháp phần mềm chuyên dụng như AVEVA là giải pháp hàng đầu để hiện thực hóa các hệ thống giám sát hiện trường minh bạch, an toàn và tối ưu chi phí vận hành. Tại Q Systems - đại diện ủy quyền phân phối các sản phẩm của AVEVA, chúng tôi luôn sẵn sàng đồng hành cùng doanh nghiệp để triển khai các giải pháp tự động hóa thông minh, biến dữ liệu thô từ các trạm xa xôi thành giá trị quản trị thực tế và bền vững.
