HMI là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

HMI (Human Machine Interface) là giao diện người - máy, đóng vai trò như một bảng điều khiển hoặc màn hình hiển thị cho phép con người tương tác, giám sát và điều khiển máy móc. Trong các nhà máy hiện đại, hệ thống hmi giúp chuyển đổi dữ liệu kỹ thuật phức tạp thành thông tin trực quan, hỗ trợ người vận hành quản lý quy trình sản xuất một cách chính xác và hiệu quả. Bài viết dưới đây của Q Systems sẽ cung cấp cho bạn thông tin chi tiết nhất về HMI là gì và ứng dụng cụ thể.

1. HMI là gì?

HMI (Human Machine Interface) là giao diện người - máy, đóng vai trò là bảng điều khiển trung tâm giúp con người tương tác và điều hành máy móc trong các hệ thống tự động hóa. Hệ thống HMI là điểm kết nối giúp chuyển đổi các tín hiệu kỹ thuật phức tạp thành hình ảnh, biểu đồ và thông số trực quan trên màn hình, cho phép người vận hành giám sát, điều khiển thiết bị một cách chính xác và dễ dàng.

Trong nhà máy công nghiệp, các kỹ sư và quản lý dựa vào HMI interface để theo dõi các biến số như áp suất, nhiệt độ, độ rung và trạng thái của các van, động cơ. Khả năng tiên tiến của các thiết bị HMI hiện nay không chỉ dừng lại ở việc kiểm soát quy trình mà còn sử dụng dữ liệu lịch sử để dự báo xu hướng, mở ra cơ hội cải thiện chất lượng sản phẩm và tối ưu hóa hiệu suất hệ thống.

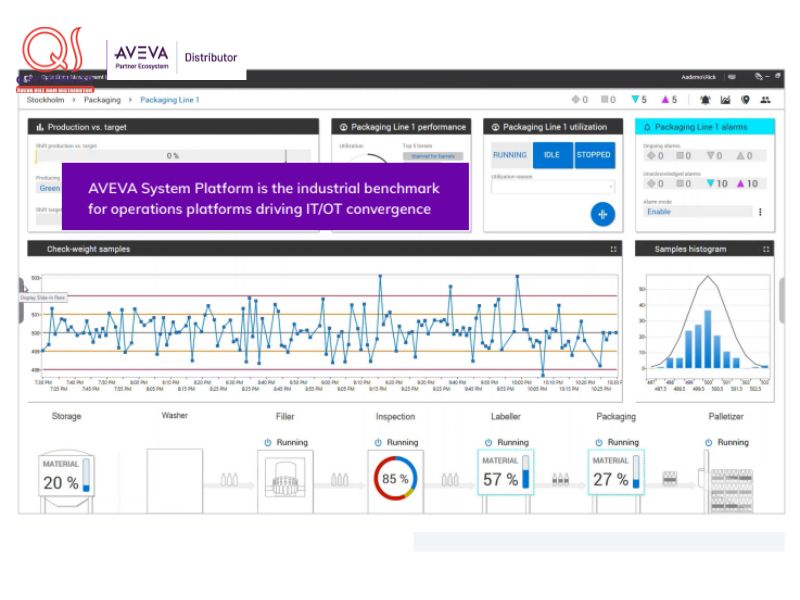

HMI là thiết bị đóng vai trò như một bảng điều khiển hoặc màn hình hiển thị cho phép con người tương tác, giám sát và điều khiển máy móc.

Dưới đây là bảng tổng hợp các đặc điểm cốt lõi giúp bạn nhận diện nhanh một hệ thống HMI tiêu chuẩn:

2. Cấu tạo cơ bản của một hệ thống HMI

Một hệ thống HMI tiêu chuẩn là sự kết hợp chặt chẽ giữa phần cứng bền bỉ và phần mềm linh hoạt. Thiết bị này được thiết kế để vận hành bền bỉ 24/7, chịu được các tác động tiêu cực từ môi trường như bụi bẩn, độ rung và nhiệt độ khắc nghiệt.

2.1. Phần cứng HMI

Phần cứng là nền tảng vật lý giúp HMI interface tương tác trực tiếp với người dùng và các thiết bị trường. Một thiết bị phần cứng chuẩn công nghiệp bao gồm:

• Màn hình hiển thị: Đây là thành phần quan trọng nhất giúp người vận hành quan sát hệ thống. Màn hình thường sử dụng công nghệ LCD hoặc TFT với độ phân giải cao, kích cỡ đa dạng từ 4 inch cho các tủ điện nhỏ đến hơn 20 inch cho các panel điều khiển trên dây chuyền lớn. Màn hình cảm ứng HMI là loại màn hình tích hợp lớp cảm biến điện dung hoặc điện trở, cho phép người dùng thao tác trực tiếp thay vì sử dụng phím bấm vật lý.

• Bộ xử lý (CPU): Đóng vai trò là "não bộ" để xử lý các tín hiệu và dữ liệu truyền về từ PLC, biến tần hoặc các thiết bị cảm biến. CPU mạnh mẽ đảm bảo các thông số được cập nhật tức thời trên màn hình mà không có độ trễ.

• Bộ nhớ: Đảm nhiệm các chức năng lưu trữ khác nhau:

  • ROM: Lưu trữ phần mềm hệ thống (firmware).

  • RAM: Xử lý các dữ liệu và tác vụ tạm thời trong quá trình vận hành.

  • EPROM: Lưu trữ dữ liệu cấu hình, chương trình giao diện lâu dài ngay cả khi mất điện.

• Các cổng kết nối công nghiệp: Để HMI trở nên hữu dụng, nó cần giao tiếp được với các thiết bị khác. HMI được trang bị các cổng như RS-232/485, Ethernet, USB hoặc khe cắm thẻ nhớ để kết nối với PLC và nạp/chỉnh sửa chương trình.

• Vỏ bảo vệ: Được thiết kế bằng nhựa chuyên dụng hoặc kim loại có độ bền cao, chống bụi, chống ẩm và chịu rung theo các tiêu chuẩn IP (Ingress Protection) nghiêm ngặt của nhà máy.

2.2. Phần mềm HMI

Phần mềm HMI bao gồm phần mềm thiết kế (để vẽ màn hình, nút ấn, đồ thị) và chương trình runtime chạy trực tiếp trên thiết bị chịu trách nhiệm vận hành toàn bộ logic hiển thị, biến HMI thành một thiết bị thông minh.

Chương trình Runtime trong HMI đảm nhận các nhiệm vụ:

• Giao tiếp dữ liệu: Nhận dữ liệu thô từ PLC, gán vào các "tag" (biến số) và chuyển đổi chúng thành thông tin có nghĩa (ví dụ: gán giá trị 1/0 thành trạng thái On/Off của động cơ).

• Cập nhật giao diện người dùng đồ họa (GUI): Hiển thị trạng thái máy móc thông qua các sơ đồ hình họa, bảng biểu và màu sắc trực quan, thiết kế các GUI sinh động, giúp người vận hành giám sát ở cả cấp độ máy lẻ và cấp độ giám sát toàn hệ thống.

• Quản lý lệnh: Nhận thao tác từ người dùng (nhấn nút, nhập thông số cài đặt) và gửi lệnh tương ứng về thiết bị điều khiển để thực thi.

• Hỗ trợ quản lý nâng cao:

  • Alarm (Cảnh báo): Tự động phát hiện và lưu lại thời điểm xảy ra lỗi.

  • Trend (Xu hướng): Hiển thị đồ thị biến thiên của các thông số theo thời gian.

  • Logging: Ghi lại nhật ký sự kiện để phục vụ công tác truy xuất và phân tích hiệu suất.

Nhờ sự tích hợp phần mềm mạnh mẽ, HMI có thể giao tiếp trên nhiều nền tảng mạng khác nhau, cho phép quản lý các quy trình sản xuất phức tạp tại nhiều vị trí địa lý khác nhau một cách đồng bộ.

Chương trình Runtime trong HMI chịu trách nhiệm vận hành toàn bộ logic hiển thị

3. Nguyên lý hoạt động của hệ thống HMI

Nguyên lý hoạt động của HMI dựa trên khả năng thiết lập một vòng lặp giao tiếp hai chiều giữa con người và máy móc, xoay quanh một chu trình khép kín giữa thu thập, hiển thị và phản hồi dữ liệu.

Quy trình vận hành của HMI diễn ra qua 3 bước chính:

1. Thu thập dữ liệu: Các cảm biến và thiết bị tại hiện trường sẽ đọc dữ liệu từ hệ thống vật lý (như áp suất, lưu lượng, trạng thái máy) gửi tín hiệu về PLC. PLC (Bộ điều khiển logic lập trình được) sẽ thu nhận các tín hiệu này và gửi dữ liệu đến HMI thông qua các giao thức truyền thông công nghiệp, đảm bảo luồng thông tin không bị gián đoạn.

2. Hiển thị: Phần mềm HMI nhận dữ liệu, xử lý và trình bày chúng dưới dạng văn bản, biểu đồ hoặc hình ảnh minh họa trên màn hình. Thay vì những con số khô khan, thông tin được trực quan hóa giúp người vận hành đánh giá tình trạng máy móc chỉ trong vài giây.

3. Nhập lệnh và phản hồi: Người vận hành tương tác với màn hình cảm ứng hmi (hoặc bàn phím) để nhập lệnh như thay đổi các điểm cài đặt (setpoint) hay bật/tắt máy. HMI chuyển đổi các thao tác này thành mã lệnh và gửi về PLC để thực thi trên thiết bị vật lý.

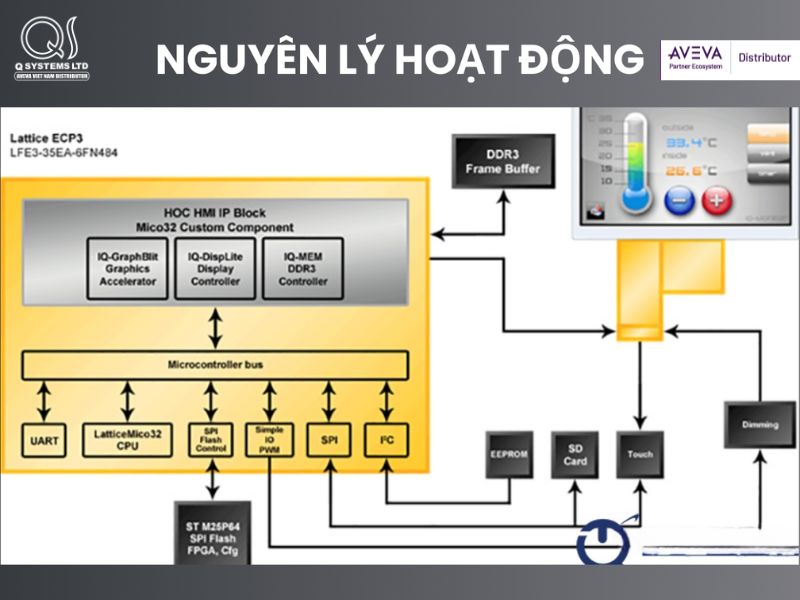

Mô hình thể hiện nguyên lý hoạt động của hệ thống HMI

Ngoài ra, hệ thống HMI còn có khả năng ghi log sự kiện, lưu trữ một phần dữ liệu quan trọng và xuất báo cáo định kỳ, giúp doanh nghiệp lưu trữ dữ liệu sản xuất để phục vụ công tác phân tích sau này. Dù là trên màn hình cảm ứng cố định, thiết bị di động hay hệ thống báo động, nguyên lý này luôn đảm bảo con người nắm vững quyền kiểm soát hoàn toàn dây chuyền sản xuất.

4. Phân loại HMI phổ biến hiện nay

Việc phân loại hệ thống HMI thường dựa trên nền tảng phần cứng để giúp doanh nghiệp lựa chọn thiết bị phù hợp với kiến trúc điều khiển của nhà máy. Hiện nay, HMI được chia thành hai loại chính: HMI nhúng chuyên dụng và HMI trên nền PC.

4.1. HMI nhúng chuyên dụng (Embedded HMI)

HMI nhúng là dòng thiết bị tích hợp sẵn cả phần cứng và phần mềm chuyên dụng từ nhà sản xuất, thường chạy trên các hệ điều hành như Windows CE hoặc Linux nhúng.

• Đối tượng phù hợp: Các máy móc công nghiệp đơn lẻ, các dây chuyền sản xuất có quy mô vừa và nhỏ hoặc các môi trường yêu cầu thiết bị nhỏ gọn, lắp đặt trực tiếp lên cánh tủ điện.

• Ưu điểm: Khởi động cực nhanh, độ ổn định rất cao, khả năng chống virus tốt do hệ điều hành được đóng gói kín và thiết kế phần cứng tối ưu cho việc vận hành liên tục 24/7.

• Nhược điểm: Khả năng nâng cấp phần cứng hạn chế, dung lượng bộ nhớ lưu trữ thường không quá lớn so với máy tính.

4.2. HMI PC-based

Đây là giải pháp sử dụng phần mềm HMI interface cài đặt trên các máy tính cá nhân hoặc máy tính công nghiệp (IPC) để thực hiện nhiệm vụ giám sát và điều khiển.

• Đối tượng phù hợp: Các hệ thống sản xuất phức tạp, quy mô lớn, yêu cầu xử lý lượng dữ liệu khổng lồ hoặc cần đồ họa 3D sắc nét.

• Ưu điểm: Hiệu suất xử lý cực mạnh, khả năng lưu trữ gần như không giới hạn, dễ dàng tích hợp với các ứng dụng văn phòng hoặc các phần mềm quản lý khác.

• Nhược điểm: Chi phí đầu tư ban đầu cao hơn, yêu cầu quản trị hệ điều hành (như cập nhật Windows) và bảo mật mạng chặt chẽ hơn.

Lưu ý: Một số tài liệu thường coi HMI PC-based chính là hệ thống SCADA. Tuy nhiên, về bản chất, đây vẫn chỉ là lớp giao diện người–máy. Một hệ thống SCADA hoàn chỉnh sẽ rộng hơn, bao gồm hệ thống Server, thu thập dữ liệu tập trung, quản lý cảnh báo toàn cục và lưu trữ dữ liệu lịch sử (Historian).

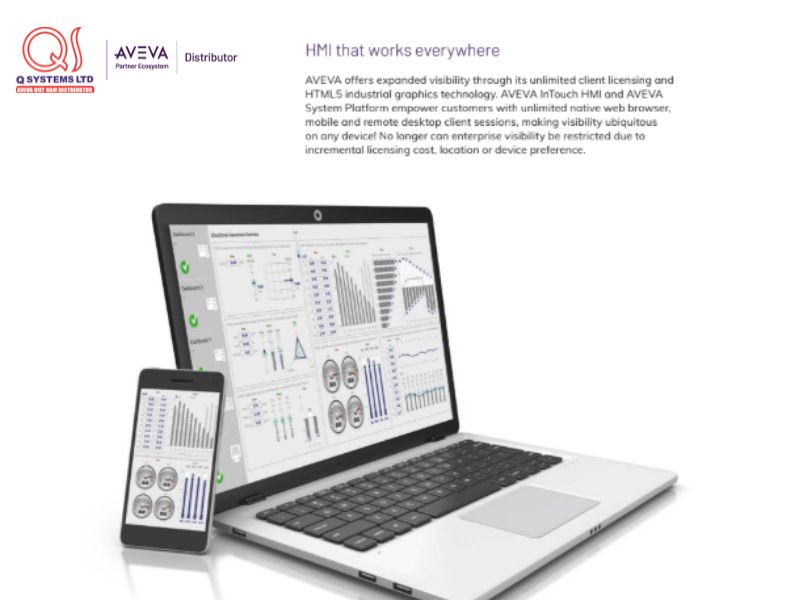

HMI PC-based

4.3. Phân loại HMI theo giao diện hiển thị và phương thức tương tác của giao diện

Bên cạnh nền tảng phần cứng, chúng ta còn có thể phân loại theo khả năng hiển thị và phương thức tương tác của giao diện:

• HMI cơ bản (Text/Graphic đơn giản): Đây là các màn hình nhỏ, chủ yếu hiển thị vài thông số số liệu và trạng thái thông qua các nút nhấn vật lý. Loại này ít đồ họa, phù hợp cho các ứng dụng cực kỳ nhỏ và ngân sách thấp.

• HMI đồ họa cảm ứng (Graphic Touch HMI): Đây là dòng sản phẩm sở hữu màn hình màu độ phân giải cao, cho phép thiết kế giao diện trực quan với các nút ảo, đồ thị động, biểu đồ thời gian thực và danh sách cảnh báo (alarm list) chi tiết. Đây là lựa chọn hàng đầu cho các nhà máy thông minh hiện nay.

Ngoài ra, tùy vào bối cảnh cụ thể, các giao diện người-máy hiện đại còn phát triển đa dạng các phương thức tương tác:

• Giao diện nút bấm: Tập trung các chức năng nút bấm vật lý truyền thống lên một màn hình duy nhất để đơn giản hóa vận hành.

• Giao diện điều khiển bằng giọng nói: Cho phép tương tác rảnh tay, ứng dụng nhiều trong các kho hàng thông minh hoặc trợ lý kỹ thuật số.

• Giao diện dựa trên web: Cho phép người dùng truy cập vào hệ thống HMI thông qua các trình duyệt web tiêu chuẩn, hỗ trợ giám sát và tự động hóa từ xa một cách thuận tiện.

Trong những trường hợp chuyên biệt hơn, công nghệ hiện đại còn cho phép triển khai các giao diện dựa trên cử chỉ, thực tế tăng cường (AR) và thực tế ảo (VR) để huấn luyện nhân viên hoặc thực hiện các nhiệm vụ đòi hỏi độ chính xác tuyệt đối. Tính hữu ích của mỗi loại giao diện sẽ phụ thuộc hoàn toàn vào yêu cầu vận hành đặc thù của từng doanh nghiệp.

5. Vai trò của HMI trong hệ thống điều khiển và tự động hóa

Trong kiến trúc tự động hóa, hệ thống HMI đóng vai trò là "trạm chỉ huy" trung tâm, giúp con người giao tiếp và làm chủ máy móc. Đây là thành phần không thể thiếu để đảm bảo dây chuyền vận hành nhịp nhàng.

Các vai trò then chốt bao gồm:

• Giám sát và Điều khiển: Đây là nơi người vận hành theo dõi thông số, cảnh báo, xu hướng và gửi lệnh trực tiếp (start/stop, thay đổi tham số) tới PLC thông qua hmi interface.

• Trực quan hóa thông tin: HMI chuyển dữ liệu kỹ thuật phức tạp thành hình ảnh, biểu đồ dễ hiểu, giúp người dùng nhận diện vấn đề và ra quyết định nhanh chóng.

• Giao diện trung tâm: Thiết bị đóng vai trò lớp đệm kết nối người vận hành với PLC/SCADA trong mọi hệ thống điều khiển tự động.

Để hệ thống SCADA hoạt động hiệu quả, sự hiện diện của màn hình cảm ứng HMI đóng vai trò quyết định. Ví dụ, trong các nhà máy xử lý nước, hệ thống HMI cho phép giám sát và điều khiển từ xa nhiều công đoạn tại các vị trí khác nhau chỉ qua một điểm duy nhất, giúp tối ưu hóa toàn bộ quy trình vận hành.

6. HMI được ứng dụng ở đâu?

Với khả năng giao tiếp linh hoạt, hệ thống HMI hiện diện trong hầu hết các lĩnh vực đòi hỏi sự tương tác thông minh giữa con người và máy móc từ các dây chuyền sản xuất công nghiệp nặng đến những thiết bị dân dụng thông minh:

HMI còn có thể được ứng dụng trong ngành địa chất

7. Lựa chọn hệ thống HMI phù hợp cho doanh nghiệp và nhà máy

Việc lựa chọn một hệ thống HMI phù hợp không chỉ giúp tối ưu hóa chi phí đầu tư mà còn đảm bảo tính ổn định lâu dài cho dây chuyền sản xuất. Để lựa chọn một thiết bị HMI tối ưu, doanh nghiệp cần dựa trên các tiêu chí sau:

• Quy mô hệ thống và yêu cầu hiển thị: Bạn cần xác định số lượng thông tin, thông số kỹ thuật và đồ họa cần hiển thị. Hãy chọn kích thước màn hình (từ nhỏ gọn 4 inch đến panel lớn 20 inch) và độ phân giải phù hợp để người vận hành không bị rối mắt, đảm bảo quan sát tốt các chi tiết trong môi trường công nghiệp.

• Khả năng kết nối và giao thức hỗ trợ: Một HMI interface tốt phải có khả năng "nói chuyện" được với các thiết bị khác. Hãy kiểm tra các chuẩn kết nối như RS-485, Ethernet, USB và các giao thức như Modbus, Profinet... để đảm bảo tính tương thích tuyệt đối với PLC và thiết bị hiện trường.

• Độ bền và môi trường làm việc: Trong môi trường nhà máy khắc nghiệt, việc cân nhắc nhiệt độ, độ ẩm, bụi bẩn và độ rung là bắt buộc. Doanh nghiệp nên ưu tiên các dòng HMI công nghiệp có vỏ bảo vệ chắc chắn và chuẩn IP (ví dụ IP65/IP66) để hoạt động bền bỉ theo thời gian.

• Khả năng lập trình và mở rộng: Phần mềm HMI cần có giao diện thiết kế thân thiện, dễ chỉnh sửa khi quy trình sản xuất thay đổi. Đặc biệt, các hệ thống HMI hiện đại phải có khả năng lập trình linh hoạt và dễ dàng kết nối với các hệ thống cấp cao hơn như SCADA hay hệ thống MES.

• Chi phí và hỗ trợ kỹ thuật: Cần cân đối giữa ngân sách đầu tư và dịch vụ hậu mãi. Một nhà cung cấp uy tín sẽ giúp bạn xử lý nhanh các sự cố kỹ thuật, tránh làm gián đoạn sản xuất.

Tại Q Systems, chúng tôi cung cấp các giải pháp HMI từ AVEVA – thương hiệu danh tiếng toàn cầu về phần mềm và giải pháp tự động hóa với triết lý tập trung vào sự đơn giản và hiệu quả vượt trội. Các giải pháp HMI của AVEVA sở hữu sự độc đáo nhờ khả năng thiết kế riêng biệt cho từng tổ chức, phù hợp với quy trình làm việc, giúp giảm bớt áp lực đáng kể cho đội ngũ vận hành.

Sự đơn giản là trọng tâm trong danh mục giải pháp của AVEVA, giúp giảm bớt áp lực đáng kể cho đội ngũ vận hành. Với công cụ thiết kế kéo và thả cùng các mẫu giao diện đã được kiểm chứng, người dùng có thể phát triển ứng dụng nhanh chóng mà không cần kỹ năng lập trình phức tạp, đồng thời dễ dàng theo dõi dữ liệu trên mọi thiết bị từ Mobile đến PC.

Hệ thống này được thiết kế với tầm nhìn dài hạn, đảm bảo tính sẵn sàng cho tương lai thông qua việc liên tục cập nhật các công nghệ mới nhất như Cloud và IoT. Khả năng giao tiếp mạnh mẽ qua nhiều giao thức tiêu chuẩn ngành như MQTT cùng tính năng tương thích ngược giúp doanh nghiệp bảo vệ nguồn vốn đầu tư ban đầu hiệu quả.

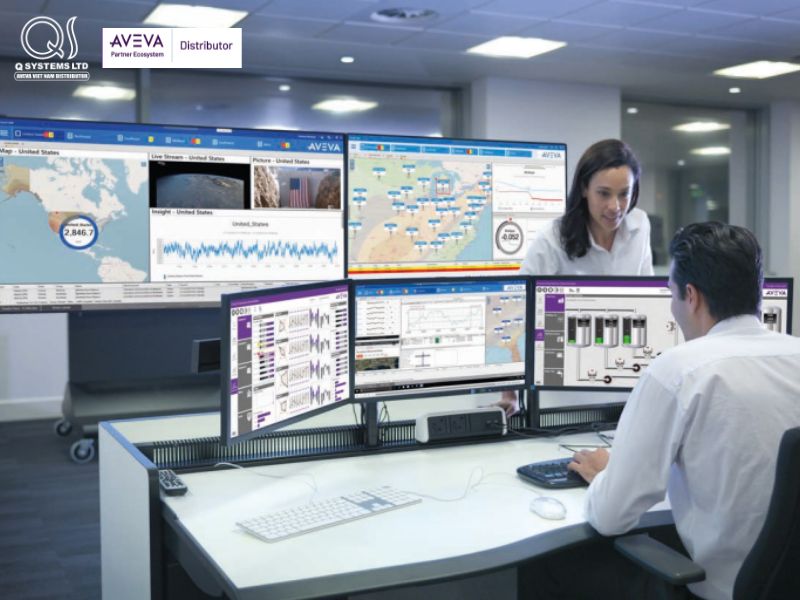

Giải pháp HMI của AVEVA vô cùng dễ nhìn, được thiết kế cá nhân hóa theo yêu cầu của doanh nghiệp

Giải pháp của AVEVA không phụ thuộc vào nền tảng phần cứng, cho phép doanh nghiệp tự do lựa chọn thiết bị tốt nhất cho nhu cầu của mình. Dù bạn bắt đầu từ một máy đơn lẻ hay mở rộng ra toàn bộ nhà máy, hệ thống luôn có thể quy mô hóa dễ dàng, giúp nhân viên nhanh chóng phát hiện sự cố và đưa ra quyết định chính xác.

Hiểu rõ HMI là gì và cách vận hành của nó là bước đầu tiên để doanh nghiệp tiến tới chuyển đổi số và tự động hóa toàn diện. HMI không chỉ là một chiếc màn hình, mà là công cụ then chốt để nâng cao hiệu suất và đảm bảo an toàn sản xuất. Nếu bạn đang tìm kiếm một hệ thống HMI mạnh mẽ, ổn định và dễ vận hành, hãy liên hệ với Q Systems. Chúng tôi cam kết cung cấp các giải pháp từ AVEVA giúp hiện thực hóa tầm nhìn nhà máy thông minh của bạn.
