Phần mềm SCADA là gì? Cấu trúc, cơ chế hoạt động và ứng dụng

Phần mềm SCADA là hệ thống phần mềm công nghiệp dùng để giám sát, điều khiển và thu thập dữ liệu quy trình sản xuất, vận hành cơ sở hạ tầng thông qua giao diện máy tính trực quan (HMI). Giải pháp này cho phép người vận hành theo dõi thời gian thực các thông số, nhận cảnh báo và điều phối thiết bị từ xa nhằm tối ưu hóa hiệu suất vận hành và giảm thiểu sai sót kỹ thuật. Cùng Q Systems tìm hiểu thông tin chi tiết về cấu trúc, cơ chế và ứng dụng thực tế của phần mềm SCADA.

1. Phần mềm SCADA là gì?

SCADA là viết tắt của cụm từ Supervisory Control And Data Acquisition (Kiểm soát giám sát và Thu thập dữ liệu). Đây là một hệ thống kết hợp giữa các yếu tố phần mềm và phần cứng, cho phép các tổ chức công nghiệp duy trì sự kiểm soát chặt chẽ đối với quy trình sản xuất tại chỗ hoặc từ xa.

Về bản chất, phần mềm SCADA chính là “bộ não” của hệ thống SCADA, nơi người vận hành có cái nhìn tổng thể về toàn bộ quy trình, theo dõi thông số vận hành, phát hiện sự cố và gửi lệnh điều khiển ngược trở lại hệ thống. Tại đây, người vận hành có thể nhìn thấy toàn bộ bức tranh của hệ thống giám sát - thu thập dữ liệu và gửi đi các lệnh điều khiển chính xác. Cụ thể, phần mềm SCADA thực hiện các nhiệm vụ:

• Kiểm soát quy trình: Điều hành các hoạt động sản xuất tại nhà máy hoặc từ xa.

• Theo dõi và xử lý dữ liệu: Thu thập dữ liệu thời gian thực từ hiện trường để phân tích.

• Tương tác thiết bị: Thông qua giao diện HMI, người dùng tương tác với các cảm biến, van, bơm và động cơ.

• Lưu trữ nhật ký: Ghi lại mọi sự kiện vận hành vào nhật ký hệ thống để phục vụ tra cứu và báo cáo.

Cần lưu ý rằng, phần mềm SCADA là một thành phần cốt lõi của hệ thống SCADA tổng thể. Nó xử lý các luồng dữ liệu được gửi về từ các bộ vi xử lý như PLC (Bộ điều khiển logic lập trình) hoặc RTU (Thiết bị đầu cuối từ xa), từ đó giúp con người hình dung và điều khiển tài sản một cách hiệu quả nhất.



Mô hình hệ thống SCADA

Tìm hiểu thêm:

• Sự khác biệt giữa hệ thống SCADA và PLC là gì?
• Top 10 ứng dụng hệ thống SCADA nổi bật nhất



2. Thành phần của hệ thống SCADA cơ bản

Một hệ thống SCADA cơ bản được cấu thành từ 4 thành phần, bao gồm: thiết bị điều khiển hiện trường (PLC/RTU), trạm điều khiển giám sát trung tâm, giao diện người – máy (HMI), hạ tầng truyền thông và hệ thống lưu trữ dữ liệu. Các thành phần phối hợp chặt chẽ với nhau nhằm thu thập, truyền dẫn, xử lý và hiển thị dữ liệu vận hành.

2.1. Trạm điều khiển giám sát trung tâm (SCADA Server / Master Station)

Trạm điều khiển giám sát trung tâm, thường gọi là SCADA Server hoặc Master Station, là máy chủ trung tâm của toàn bộ hệ thống SCADA. Đây là nơi cài đặt và vận hành phần mềm SCADA, đóng vai trò điều phối, giám sát và xử lý dữ liệu từ các thiết bị hiện trường.

SCADA Server đảm nhiệm các chức năng chính như:

• Quản lý kết nối và giao tiếp với các PLC/RTU trong hệ thống

• Thu thập dữ liệu thời gian thực từ hiện trường

• Lưu trữ dữ liệu vận hành, sự kiện và cảnh báo

• Xử lý logic giám sát và phân phối dữ liệu tới các trạm HMI

Bên cạnh đó, trạm điều khiển trung tâm thường tích hợp cơ sở dữ liệu lịch sử (historian) hoặc hệ thống lưu trữ dữ liệu, cho phép truy xuất lại thông tin, phân tích xu hướng, đánh giá hiệu suất và hỗ trợ ra quyết định trong vận hành và bảo trì hệ thống.

2.2. Giao diện người – máy (HMI)

HMI (Human–Machine Interface) là thành phần hiển thị và tương tác trực tiếp giữa con người và hệ thống SCADA. HMI cho phép người vận hành quan sát trạng thái máy móc và thực hiện các thao tác điều khiển toàn hệ thống mà không cần tiếp xúc trực tiếp với thiết bị hiện trường.

Thông qua HMI, người vận hành có thể:

• Theo dõi các thông số vận hành theo thời gian thực (nhiệt độ, áp suất, lưu lượng, trạng thái thiết bị…)

• Quan sát sơ đồ công nghệ, dây chuyền hoặc hệ thống hạ tầng dưới dạng đồ họa

• Nhận cảnh báo, thông báo sự cố và xem lịch sử sự kiện

• Gửi lệnh điều khiển như bật/tắt thiết bị, điều chỉnh thông số vận hành theo quyền được phân cấp

HMI có thể được triển khai dưới dạng màn hình cảm ứng tại hiện trường, máy tính vận hành trong phòng điều khiển hoặc giao diện web/remote. Nhờ HMI, người vận hành có cái nhìn tổng thể, dễ hiểu về hệ thống và có thể kiểm soát quá trình vận hành một cách nhanh chóng, chính xác và an toàn.

2.3. Trạm thu thập dữ liệu trung gian – PLC/RTU

PLC (Programmable Logic Controller - Bộ điều khiển logic khả trình) và RTU (Remote Terminal Unit - Bộ điều khiển từ xa) là các trạm thu thập dữ liệu trung gian, đóng vai trò cầu nối giữa thiết bị hiện trường và hệ thống SCADA trung tâm. Đây là những thiết bị trực tiếp giao tiếp với các phần tử chấp hành và cảm biến trong quá trình sản xuất hoặc vận hành hạ tầng.

PLC/RTU thực hiện các chức năng chính như:

• Thu thập tín hiệu từ thiết bị hiện trường như cảm biến, van, bơm, động cơ, thiết bị đóng cắt

• Xử lý logic điều khiển cục bộ theo chương trình được cấu hình sẵn

• Truyền dữ liệu trạng thái và thông số vận hành về SCADA Server

• Nhận lệnh điều khiển từ hệ thống SCADA để tác động ngược lại tới thiết bị hiện trường

Trong đó, PLC thường được sử dụng trong môi trường nhà máy, dây chuyền sản xuất với yêu cầu xử lý nhanh và độ chính xác cao; còn RTU phù hợp với các hệ thống phân tán, khoảng cách xa như cấp nước, điện, dầu khí, hạ tầng đô thị. Nhờ PLC/RTU, hệ thống SCADA có thể thu thập dữ liệu thời gian thực và đảm bảo khả năng điều khiển ổn định, tin cậy cho toàn bộ hệ thống.

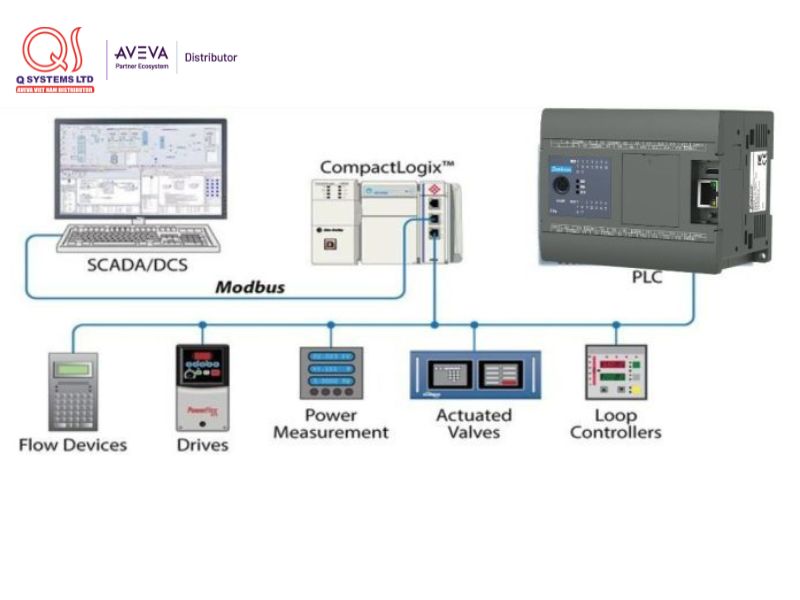

PLC/RTU thu thập dữ liệu hiện trường và truyền dữ liệu lên hệ thống SCADA trung tâm

2.4. Hệ thống truyền thông

Hệ thống truyền thông là lớp hạ tầng kết nối toàn bộ các thành phần trong hệ thống SCADA, đảm bảo dữ liệu được truyền liên tục, chính xác và an toàn giữa thiết bị hiện trường, trạm điều khiển trung tâm và giao diện HMI.

Hệ thống này bao gồm:

• Mạng truyền thông công nghiệp (Ethernet công nghiệp, fieldbus, serial, wireless…)

• Thiết bị mạng và chuyển đổi tín hiệu như switch, router, gateway

• Đường truyền viễn thông, mạng LAN/WAN kết nối các khu vực, nhà máy hoặc trạm từ xa

Phần mềm SCADA nằm tại lớp quản lý của hệ thống truyền thông này để điều phối luồng thông tin giữa master station và hiện trường. Thông qua các giao thức truyền thông, phần mềm SCADA nhận dữ liệu từ PLC/RTU, xử lý và hiển thị trên HMI, đồng thời gửi lệnh điều khiển ngược lại về thiết bị hiện trường.

3. Hệ thống SCADA được dùng ở đâu?

Hệ thống SCADA vô cùng linh hoạt, được ứng dụng rộng rãi trong nhiều ngành công nghiệp và cơ sở hạ tầng trọng yếu để nâng cao khả năng quản lý tập trung:

• Năng lượng: Quản lý lưới điện thông minh, trạm biến áp và các trạm bơm trong ngành Dầu khí & Gas.

• Xử lý nước và Nước thải: Điều khiển hệ thống trạm bơm, giám sát chất lượng nước và môi trường.

• Vận tải và Dầu khí: Giám sát các đường ống dẫn và hệ thống phân tán trên diện rộng.

• Hóa chất và Dược phẩm: Kiểm soát quy trình sản xuất nghiêm ngặt để đảm bảo an toàn và chất lượng.

• Sản xuất: Tối ưu hóa dây chuyền trong các ngành Sữa, Đường, Sắt thép, đồ uống và hàng tiêu dùng nhanh (FMCG).

• Cơ sở hạ tầng: Điều hành hệ thống đường sắt, sân bay, trung tâm dữ liệu và các mô hình Thành phố thông minh (Smart City).

• Mỏ và Khai khoáng: Giám sát an toàn và vận hành máy móc trong hầm mỏ.

• Hàng hải: Quản lý hệ thống động cơ và điều hướng trên tàu biển.

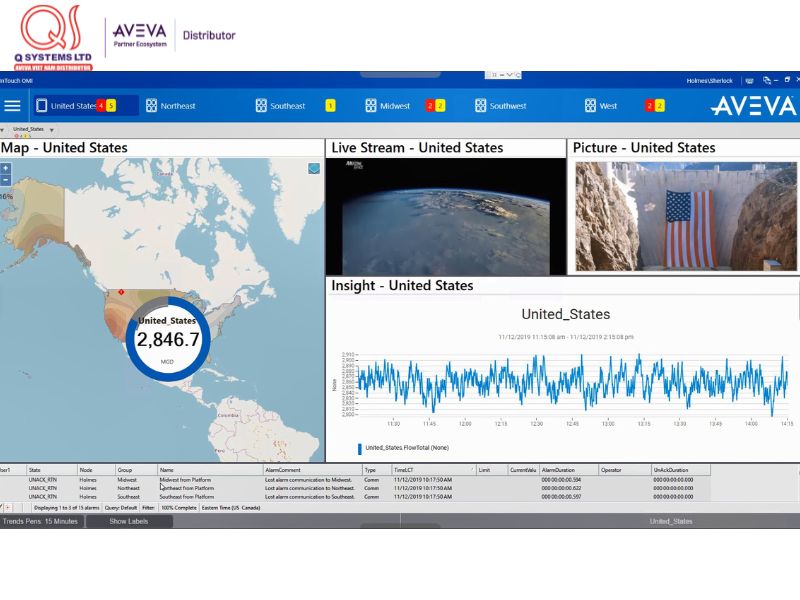

Phần mềm SCADA được sử dụng để hiển thị và theo dõi các thông số lịch sử tiêu thụ, lưu lượng, áp suất, vị trí của từng khu vực cho nhà máy cung cấp nước

4. Cơ chế hoạt động của phần mềm SCADA

Cơ chế hoạt động của phần mềm SCADA dựa trên nguyên tắc thu thập dữ liệu từ hiện trường, xử lý tập trung và phản hồi điều khiển theo thời gian thực. Toàn bộ quá trình này diễn ra liên tục, giúp người vận hành nắm bắt trạng thái hệ thống và đưa ra quyết định kịp thời.

Cụ thể, quy trình hoạt động của phần mềm SCADA gồm các bước chính sau:

• Thu thập dữ liệu tại hiện trường: PLC hoặc RTU liên tục quét và thu thập tín hiệu từ các thiết bị chấp hành như cảm biến, van, bơm, động cơ… Quá trình quét và cập nhật dữ liệu này diễn ra theo chu kỳ, được gọi là thời gian quét (scan time).

• Truyền dữ liệu về hệ thống SCADA: Máy chủ SCADA gửi yêu cầu xuống PLC/RTU; sau đó PLC/RTU phản hồi và truyền dữ liệu trạng thái, thông số vận hành lên SCADA Server thông qua hệ thống truyền thông công nghiệp.

• Xử lý và lưu trữ dữ liệu: Phần mềm SCADA tiếp nhận dữ liệu, thực hiện xử lý logic giám sát, ghi nhận sự kiện, lưu trữ dữ liệu thời gian thực và dữ liệu lịch sử để phục vụ phân tích và truy xuất sau này.

• Hiển thị và phân phối dữ liệu tới HMI: Dữ liệu đã xử lý được phân phối thông tin tới HMI. Dữ liệu máy móc được hiển thị dưới dạng đồ thị, sơ đồ và hình ảnh động trực quan. Điều này giúp người vận hành có cái nhìn xuyên suốt về kế hoạch vận hành thời gian thực.

• Phân tích và điều khiển ngược: Dựa trên thông tin hiển thị, người vận hành có thể phân tích tình trạng vận hành, đánh giá hiệu suất và thực hiện các thao tác điều khiển như điều chỉnh thông số, thay đổi tốc độ, hiệu chỉnh thiết bị hoặc dừng quy trình khi cần thiết.

Ví dụ: Nếu một cảm biến nhiệt độ gửi dữ liệu quá ngưỡng cho phép, phần mềm sẽ hiển thị cảnh báo đỏ trên màn hình. Người vận hành có thể dựa vào đó để điều chỉnh tốc độ máy, hiệu chỉnh lại thiết bị hoặc kích hoạt lệnh dừng quy trình khẩn cấp ngay trên bảng điều khiển.

5. Chức năng của phần mềm SCADA

Một giải pháp phần mềm SCADA hiện đại mang đến những chức năng đột phá nhằm tối ưu hóa sự tương tác giữa người và máy:

• Nâng cao nhận thức của người vận hành:

  • Trực quan hóa dữ liệu dựa trên ngữ cảnh, giúp người vận hành nhận biết tình huống nhanh chóng.

  • Tích hợp liền mạch dữ liệu cảnh báo, xu hướng (trends) và khóa liên động trên cùng một giao diện duy nhất mà không cần lập trình phức tạp.

  • Giảm thiểu xao nhãng thị giác để tập trung vào các quyết định then chốt, giảm thời gian ngừng hoạt động.

• Quản lý cảnh báo nâng cao:

  • Chỉ báo cảnh báo thông minh giúp xác định nguồn gốc và mức độ nghiêm trọng của sự cố ngay lập tức.

  • Chức năng "tạm tắt tiếng" (shelving) báo động trong khoảng thời gian nhất định để ưu tiên các tác vụ quan trọng hơn.

  • Cung cấp thông tin chi tiết về nguyên nhân và hậu quả của cảnh báo để hỗ trợ xử lý tình huống bất thường.

• Sự đơn giản trong kỹ thuật:

  • Thư viện biểu tượng phong phú tuân theo các tiêu chuẩn công nghiệp tốt nhất, giúp rút ngắn thời gian thiết kế đồ họa.

  • Hỗ trợ triển khai các thay đổi trực tiếp (Online changes) mà không cần tắt hệ thống hay gián đoạn quá trình thu thập dữ liệu.

• Khả năng mở rộng và bổ sung:

  • Hỗ trợ trình duyệt web HTML5 cho mạng cục bộ và truy cập từ xa qua thiết bị di động.

  • Báo cáo thời gian thực, phân tích quy trình theo xu hướng và mô-đun kiểm soát quy trình thống kê (SPC).

  • Tính dự phòng (Redundancy) cho cả máy khách và máy chủ, bảo mật dựa trên vai trò người dùng và hỗ trợ đa ngôn ngữ.

6. Lợi ích của phần mềm SCADA

Đầu tư vào một hệ thống phần mềm SCADA chất lượng mang lại giá trị lâu dài, giúp doanh nghiệp dẫn đầu trong cuộc đua số hóa. Những lợi ích tiêu chuẩn của phần mềm điều khiển giám sát bao gồm:

• Tăng năng suất và hiệu quả vận hành vượt trội.

• Cải thiện chất lượng sản phẩm nhờ kiểm soát thông số chính xác.

• Giảm tối đa thời gian downtime và chi phí bảo trì nhờ kéo dài tuổi thọ tài sản.

• Ra quyết định chính xác dựa trên nền tảng dữ liệu thời gian thực tin cậy.

Một giải pháp SCADA lý tưởng cần hỗ trợ doanh nghiệp cải thiện cả số lượng và chất lượng sản xuất, tối ưu hóa chi phí, giảm thiểu tối đa lãng phí và phải hoàn toàn đáng tin cậy. Hơn thế nữa, phần mềm cần tạo ra sự kết nối hiệu quả giữa các hệ thống khác nhau trong tổ chức, đồng thời cải thiện hiệu suất tổng thể của nhà máy và thiết bị.

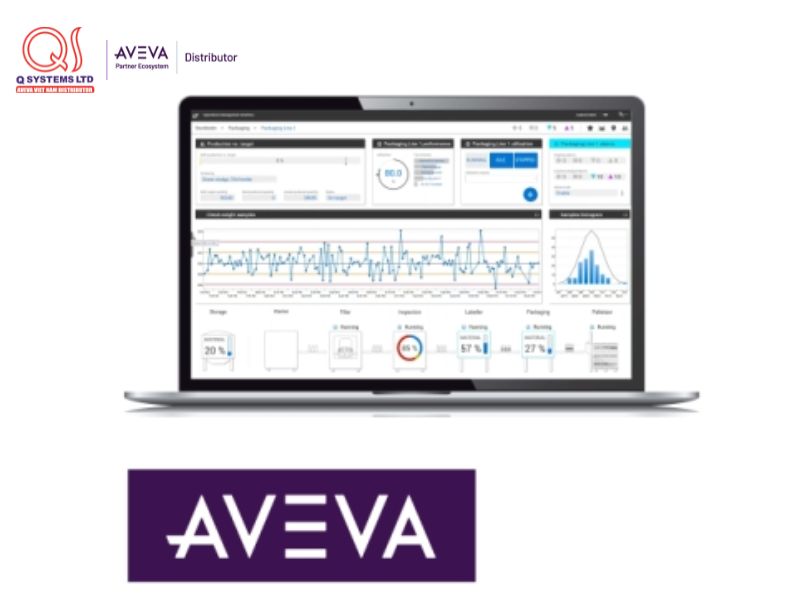

Giải pháp phần mềm SCADA của AVEVA do Q Systems cung cấp

Các giải pháp phần mềm SCADA của AVEVA do Q Systems tư vấn hoàn toàn đáp ứng đầy đủ các tiêu chí khắt khe đó. Với bề dày kinh nghiệm toàn cầu, AVEVA mang đến chiến lược tối ưu để giải quyết các yêu cầu tự động hóa phức tạp, không ngừng phát triển và bảo vệ tối đa các khoản đầu tư kỹ thuật của doanh nghiệp. Dù với quy mô nhỏ hay triển khai một hệ thống toàn diện, các giải pháp của chúng tôi đều mang lại sự xuất sắc trong vận hành tự động hóa công nghiệp trên toàn bộ danh mục phần mềm từ Kỹ thuật, Vận hành đến Hiệu suất.

7. Tại sao nên chọn phần mềm SCADA của AVEVA?

Các giải pháp hệ thống giám sát và thu thập dữ liệu từ AVEVA do Q Systems cung cấp được thiết kế để không chỉ giải quyết các bài toán kỹ thuật mà còn tối ưu hóa giá trị kinh tế cho doanh nghiệp thông qua 3 lợi thế cạnh tranh cốt lõi:

• Xuất sắc trong vận hành

  • Năng lực hàng đầu và trải nghiệm tiên tiến: AVEVA sở hữu năng lực xử lý dữ liệu hàng đầu thế giới cùng trải nghiệm người dùng hiện đại, giúp nhà vận hành dễ dàng đáp ứng các yêu cầu vận hành phức tạp nhất, đảm bảo hệ thống luôn chạy đúng kịch bản.

  • Tiêu chuẩn hóa và quản lý vòng đời: Bằng cách xây dựng một mô hình thông tin chung duy nhất (Common Information Model), phần mềm thúc đẩy tiêu chuẩn hóa nhanh chóng, giúp doanh nghiệp cải thiện quản lý vòng đời sản phẩm và giảm thiểu sự rời rạc trong dữ liệu.

  • Cải tiến không gián đoạn: Điểm khác biệt lớn nhất là khả năng thực hiện các cải tiến vận hành liên tục mà không làm ảnh hưởng đến hệ thống sản xuất đang hoạt động, giúp doanh nghiệp tối ưu năng suất mà không phải đánh đổi bằng thời gian dừng máy.

  • Tích hợp đơn giản: Việc hỗ trợ các tiêu chuẩn mở giúp kết nối và tích hợp truyền thông giữa các lớp thiết bị trở nên đơn giản, tiết kiệm thời gian và chi phí triển khai hạ tầng.

• Công cụ trực quan hóa mạnh mẽ

  • Nền tảng trực quan vững chắc: Chiến lược của chúng tôi tập trung vào giao diện trực quan hóa thiết bị gọn gàng. Điều này cung cấp cho người vận hành những thông tin hữu ích cùng hệ thống cảnh báo và phân tích nâng cao để ra quyết định tức thì.

  • Tùy biến linh hoạt và nhanh chóng: Khả năng thay đổi giao diện trực quan một cách liền mạch cho phép đội ngũ kỹ thuật thực hiện lập trình hoặc viết kịch bản nhanh chóng, thích ứng ngay với các thay đổi của dây chuyền sản xuất.

  • Nhận thức tình huống (Situational Awareness): Dựa trên các nguyên tắc nhận thức tình huống và quản lý phòng điều khiển (CRM), phần mềm cung cấp bối cảnh toàn diện theo thời gian thực. Giá trị mang lại là giúp cải thiện hiệu quả vận hành và tạo điều kiện thuận lợi cho việc thực hiện các biện pháp khắc phục sự cố kịp thời, chính xác.

• Giải pháp đáng tin cậy

  • Tính bảo mật và mở rộng: Được tin dùng để quản lý các cơ sở hạ tầng quan trọng trên toàn thế giới, phần mềm SCADA của AVEVA cung cấp khả năng giám sát điều khiển theo thời gian thực với tính bảo mật cao nhất và khả năng mở rộng không giới hạn theo quy mô doanh nghiệp.

  • Công nghệ mở và độc lập: Với công nghệ mở không phụ thuộc vào nhà cung cấp phần cứng, AVEVA hỗ trợ các phần mềm tốt nhất trong từng lĩnh vực, giúp doanh nghiệp linh hoạt trong việc lựa chọn thiết bị hiện trường mà không bị ràng buộc bởi một hãng duy nhất.

  • Độ tin cậy và dự phòng cao: Hệ thống bảo mật cực kỳ mạnh mẽ kết hợp cùng cơ chế dự phòng chuyển đổi dự phòng (failover) đảm bảo hệ thống luôn duy trì trạng thái hoạt động ổn định, bảo vệ dữ liệu khỏi các truy cập trái phép và sự cố phần cứng.

  • Quản lý thay đổi toàn diện: Việc tích hợp chức năng giám sát thông tin liên lạc và chẩn đoán tình trạng hệ thống, cùng các công cụ quản lý thay đổi (kiểm soát phiên bản, nhật ký kiểm toán, hoàn tác), mang lại sự an tâm tuyệt đối cho nhà quản lý trong việc kiểm soát mọi tác động kỹ thuật vào hệ thống.

Việc lựa chọn đúng phần mềm SCADA không chỉ là mua một công cụ, mà là đầu tư cho sự ổn định dài hạn. Với sự đồng hành của Q Systems và sức mạnh từ công nghệ AVEVA, chúng tôi sẵn sàng hỗ trợ bạn tư vấn và triển khai giải pháp phần mềm SCADA từ AVEVA để tối ưu hóa quy trình sản xuất ngay hôm nay, giúp doanh nghiệp của bạn tối ưu hóa mọi nguồn lực hiện có để vươn tới những tiêu chuẩn vận hành cao nhất.
